疫情后，為滿足業主對夏季空調體感舒適度高的新要求，暖通行業掀起了以地面調溫為基礎的三恒五恒系統熱潮，但不同公司的設計配置方案五花八門，多數五恒系統的設計和施工方案過于繁雜，嚴重降低了系統穩定性，導致業主的使用體驗感普遍較差。為幫助更多的暖通公司做好五恒系統落地，經對輻射與對流末端的升級后，優化成一套分戶式高效輻射空調五恒系統，使其在設計配置、施工配合難度和使用操作等均達到免維護級，本文重點分享該高效五恒系統案例的設計與施工要點。

一、工程概況

本項目為普通公寓房住宅，項目地址南京，建筑面積145m²，空調面積100m²，室內凈高2.76米（含樑）。

二、設計依據

1、業主提供的戶型圖紙，有中央空調機位。

2、設計規范

《民用建筑供暖通風與空氣調節設計規范》GB50736-2012

《夏熱冬冷地區居住建筑節能設計標準》JGJ134-2010

《輻射供暖供冷技術規程》JGJ142-2012

《地面輻射供暖安裝施工圖集》12K404

《輻射供冷末端施工安裝施工圖集》12SK407

3、夏熱冬冷地區南京氣候環境的相關基礎數據。

3.2、室內設計參數

注：客廳新風量和供冷量能滿足10人聚會的標準要求。

三、設計范圍

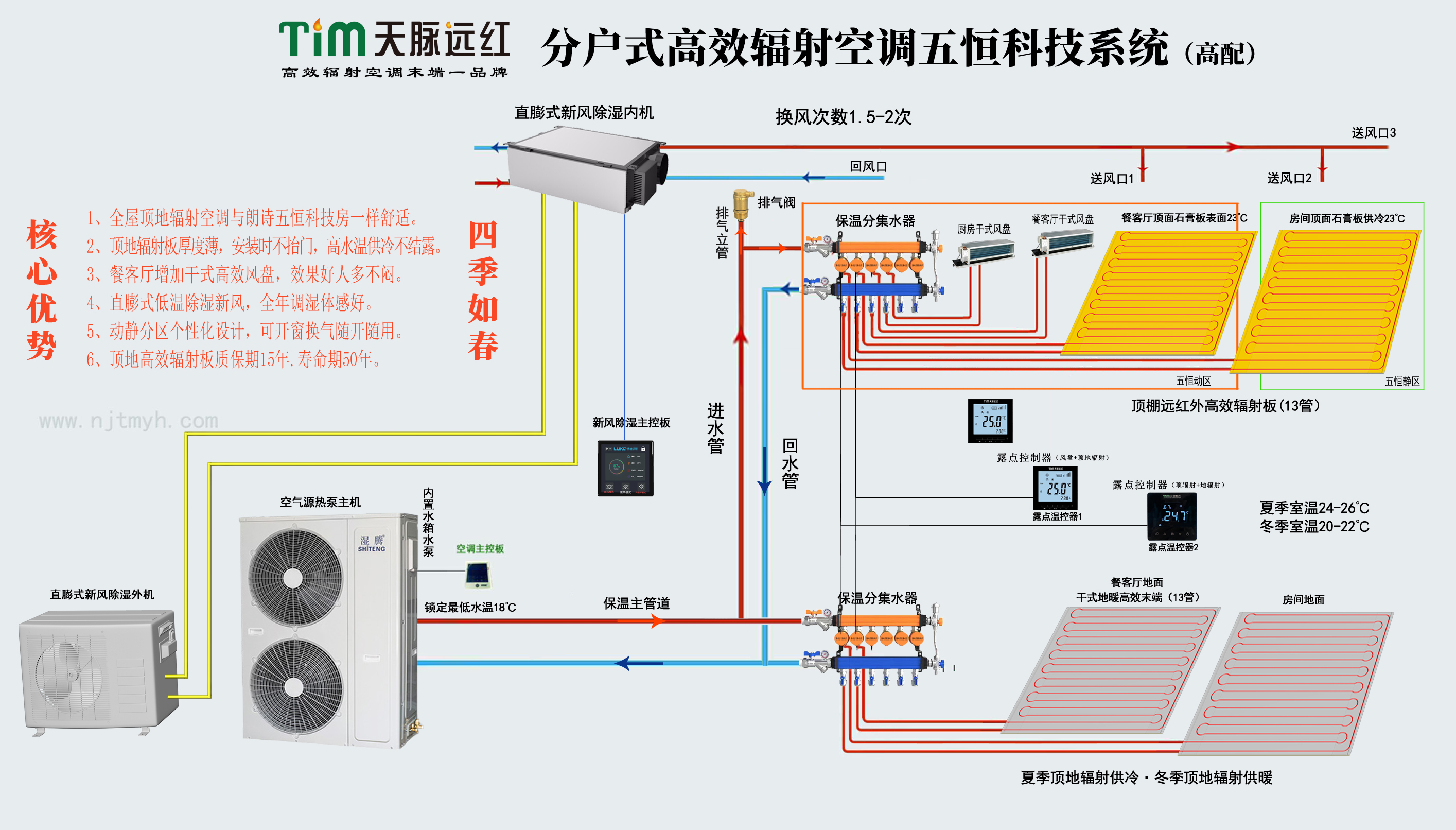

冷熱源主機、頂地輻射供冷供暖、獨立新風除濕的溫濕度獨立調節輻射空調末端系統、防結露安全控制系統，即分戶式輻射空調五恒科技系統。

四、空調系統設計說明

1、優化設計總體方案：本系統采用“高溫供冷.低溫除濕”的安全設計方案，輻射系統實現夏季在露點溫度以上的18℃高溫水供冷，開門窗不結露，新風系統實現低溫除濕新風；冬季水溫28℃以上低水溫節能供暖；輻射對流比高于60%，可確保良好的體感舒適度，到達輻射空調五恒系統的各項指標要求。

2、普通建筑輻射空調五恒系統的負荷設計：

注：夏季輻射對流比64%，確保良好的體感舒適度；100平方夏季新風量350m3/h。

3、空調冷熱源

空調冷熱源采用1臺4P的風冷熱泵機組，機組安裝于設備平臺。夏季熱泵制冷量10Kw,，主機進出水溫度17/19℃，要求熱泵主機的最低出水溫度17℃并鎖定，機組出水直接供頂地輻射末端及部分干式風盤，直膨式新風除濕機獨立運行；冬季供暖，熱泵制熱量11Kw,主機進出水溫度35/30℃，機組出水直接供頂地輻射末端，直膨式新風除濕機可獨立運行。

4、空調末端系統

空調末端采用頂面遠紅外高效輻射末端+防銹鋁板干式地暖輻射末端+獨立新風調濕系統，輻射模塊中間無接頭一管到底，餐客廳廚房增加干式風盤的動靜分區設計方案。制冷季，頂地輻射模塊末端承擔室內顯熱冷負荷；供暖季，頂地輻射末端承擔顯熱負荷，直膨式新風除濕系統控制室內濕度，滿足新風要求及同時承擔室內部分熱負荷，常年開啟新風。

4.1、頂地輻射模塊末端說明

頂地采用“同水溫.變末端”的優化設計方式，即用不同輻射強度的輻射末端，滿足相同水溫下頂地表面溫度不同的舒適需求。

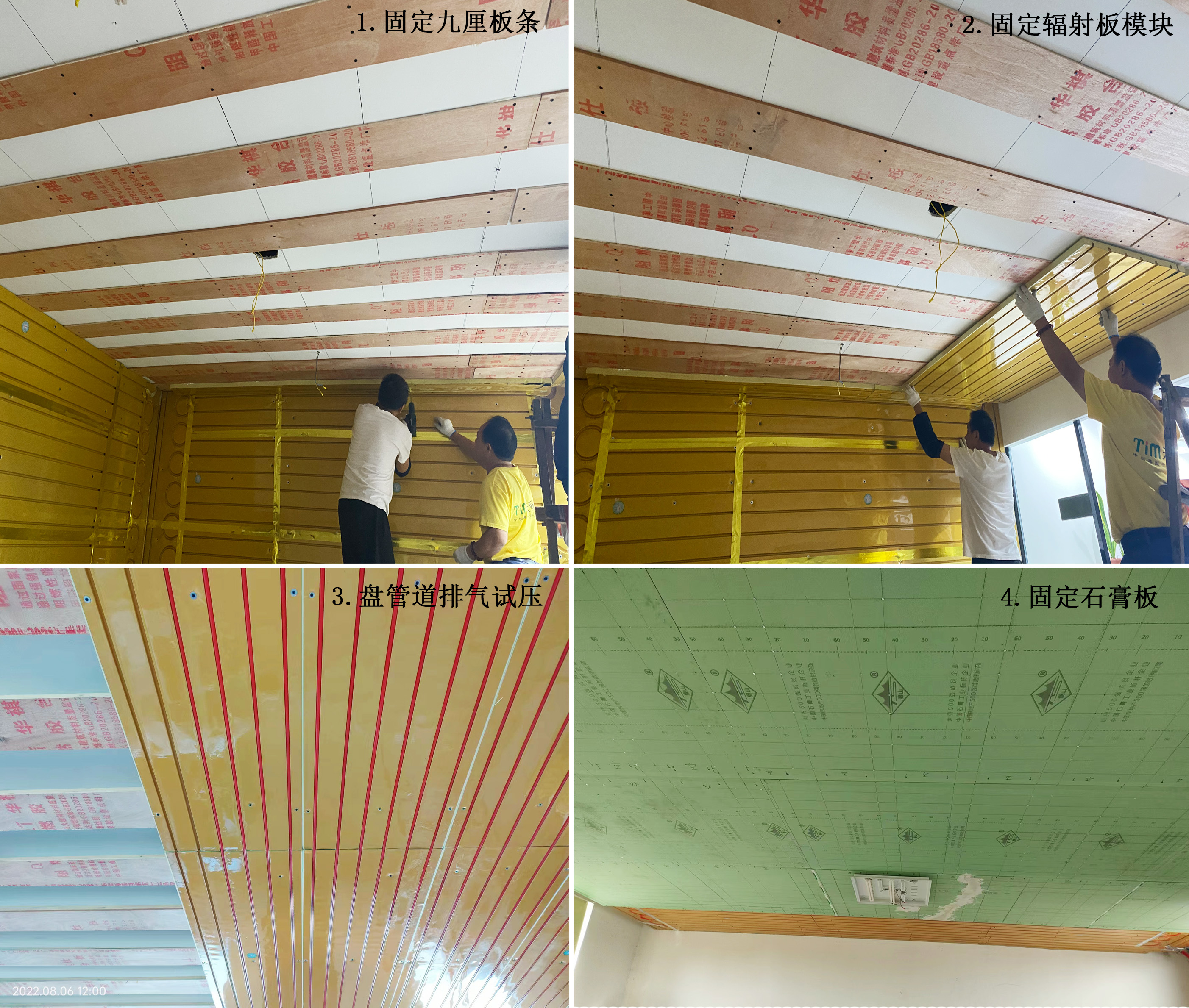

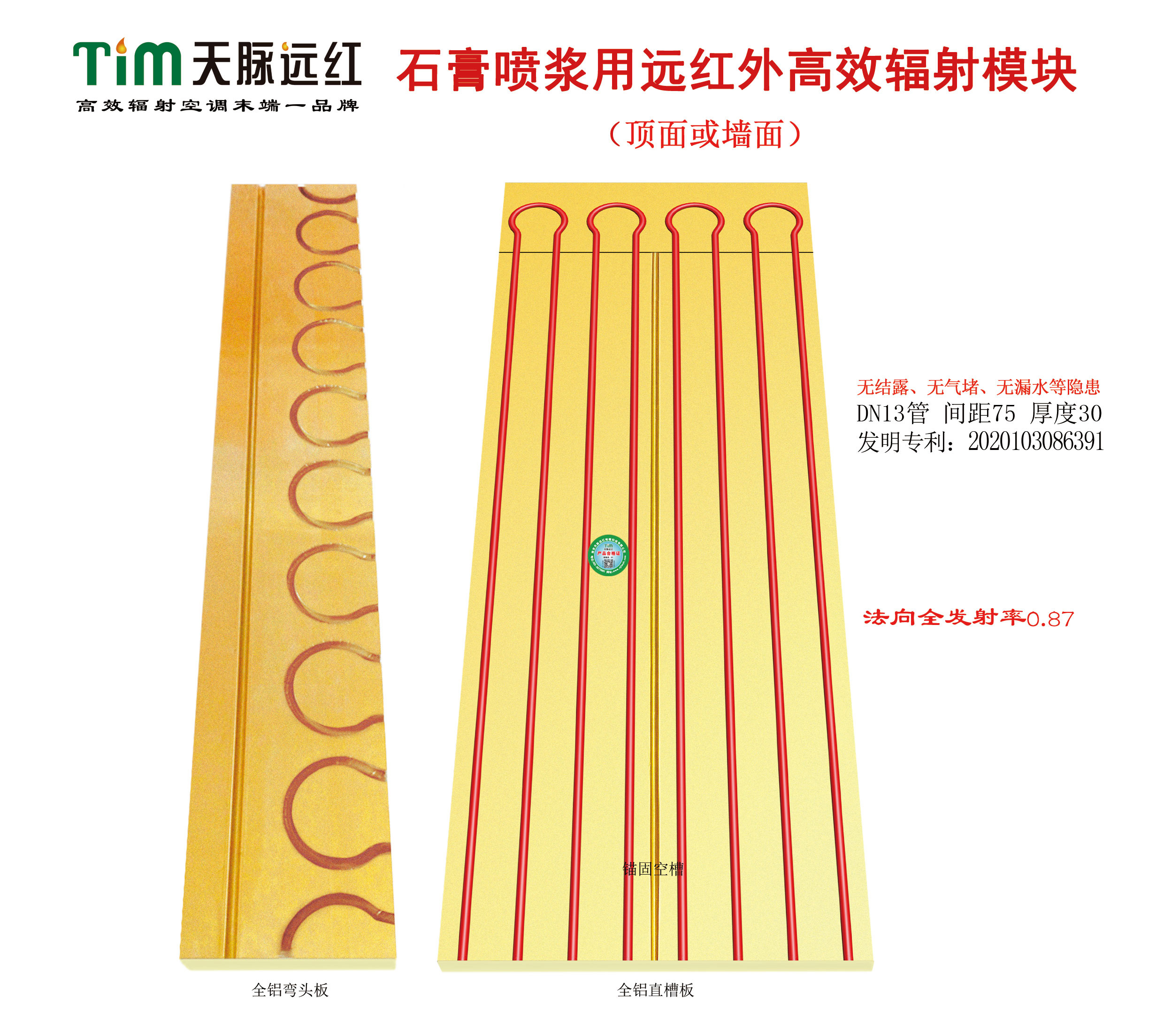

頂面輻射末端采用3cm厚75間距的遠紅外高效輻射模塊，法向發射率0.87，嵌入外徑13的PE-RT盤管，中間無接頭，吸頂固定在樑上部的房頂，不占樑下凈高，石膏板表面正常刮膩子裝修，也可采用石膏噴漿遠紅外高效輻射模塊表面粉刷或噴漿，進一步提高冷輻射量，總厚度4.8cm。四周可正常做造型頂和燈飾。設計圖中①為第一張輻射模塊的鋪設位置。

地面采用3cm厚100間距的防銹鋁板干式地暖模塊，嵌入外徑13PE-RT盤管，中間無接頭，不需水泥回填，直接在地暖模塊上貼地磚，或自流平后鋪地板，含面層總厚度6-7.5cm，不需抬高防盜門，抗壓強度達25噸/平方米，設計圖中①為第一張干式地暖模塊的鋪設位置。

4.2、動靜分區設計及干式風盤說明

為提高本系統餐客廳的空氣對流量，消除人多聚會室內較悶的隱患，采用動靜分區的人性化設計，即在餐客廳和廚房各增設1組干式風盤，安裝在局部吊頂內，利用干式風盤可16℃高水溫制冷、水阻力與13管輻射末端相當等技術優點，完善解決了輻射空調可開門窗、人多聚會甚至吃火鍋等制約問題，直流無刷四排管干式高效風盤，噪音小于30分貝，與室內基礎噪音一樣，平時可關閉風盤。安裝時可采用Dn16地暖管套保溫，從保溫分水器一管到底連接干式風盤，該連接可省去風盤水路檢修口的麻煩。

4.3、輸配水系統說明

該系統采用主機出水直供頂地高效輻射末端的優化配置設計，省去了混水泵站及相應控制，13管頂地鋪設，每100平方室內面積的水容量達210L，比毛細管輻射末端提高了8倍多，配置小水箱或采用內置水箱的整體熱泵主機即可。頂地各設置保溫分水器,頂面保溫分水器安裝在衛生間等吊頂內，地面保溫分水器安裝在衛生間等地柜內，各支路向對應房間的輻射末端或干式風盤供應冷熱水。

同一保溫分水器的各環路，輻射模塊的嵌管長度宜接近80米，最長不超過100米，13管水阻大流量小，可采用一分二接頭減少分水器路數。每個環路進出水管分別與保溫分水器支管相連接，每個分支環路供回水管上均設置關斷閥；在分集水器的總進水管道應設置過濾器，分水器在低位時應設置自動排氣立管。

4.4、保溫分水器技術要求

1）、保溫分水器應采用銅、不銹鋼、硬質塑料等非腐蝕性材質，表面增設保溫層，內外表面光潔，無裂紋等缺陷。

2）、分集水器應設有集氣、排氣裝置，連接分集水器主管內徑不應小于供回水干管的內徑，分集水器最大斷面流速不宜大于0.8m/s。

3）、保溫分水器的執行器應采用能全關閉的閥門，連接供回水管均應設置泄水閥和旁通管，方便調試和水路調節。

4）、頂部分水器應設置檢修口，檢修口不宜小于0.4X0.4m，地面分水器可布置在衛生間、廚房及室外陽臺。

5、新風系統

5.1新風的設計原則

新風量滿足以下三項的最大值：

1）健康衛生要求，即每人按大于30m³/h計算；

2）保持室內正壓要求；

3）室內夏季除濕要求。

5.2、新風系統設計

本系統采用2P的直膨式新風除濕機系統，按100平方配置350m³/h新風量設計。新風除濕機集空氣過濾、凈化新風、除濕、冷暖于一體，采用地面置換送風或頂部送風方式，新風通過送風主管道送至室內分風靜壓箱，再從分風箱引支風管至各個房間，通過頂部風管回風，與新風進行全熱交換后排出室外，提高了新風能量利用率增加室內舒適度，除濕新風系統保持全年常開狀態。

5.3、新風系統的技術要求

新風管道采用PVC或PE軟管，可頂面或地送風布管，地面送風管敷設于墻邊，與水電線管同層布置，扁風管規格130X30mm，根據風口數量選擇分風靜壓箱型號，地送風口一般距內墻400mm。水泥找平后鋪設地面輻射模塊，總厚度約11cm；采用頂送風管的地面貼磚總厚度約7cm。

6、定壓補水系統

空調水系統設置補水裝置，在補水管道上設置自動補水閥以穩定水壓，補水管上應安裝過濾器，保證進入系統的水質。

7、空調末端控制系統說明

1）每個房間設置專用的露點控制器，根據設定溫度和動態計算露點，通過保溫分水器支路上的旋轉式執行器，實現分室溫度控制和防結露保護控制。

2）新風機組自帶控制系統，滿足系統送風溫濕度要求。

3）可根據業主需求配置1個多參數傳感器和顯示屏，集中顯示室內空氣品質,   降低業主使用操作難度！

五、系統節能設計和保溫施工

1. 采用空氣源熱泵+頂面遠紅外高效輻射模塊+地面防銹鋁板干式地暖輻射模塊+餐客廳干式風盤+直膨式新風除濕機的溫濕度獨立調節空調系統,17℃高水溫出水可讓主機能效比提高近一倍，總體節能一半左右。

2. 頂地輻射模塊保溫性能良好，頂地保溫可減少約40W的室內空調負荷，在不額外增加圍護結構保溫下,可方便實施系統的節能運行。

3. 頂地高效輻射末端冷熱反應快，可以像開關空調一樣行為節能，白天關主機12小時不影響晚上使用。

4. 每個房間設置帶露點控制的傳感器,達到分室溫度和節能控制。

5. 空調水管和風管保溫說明

1）水管保溫材質難燃為B1級橡塑，保溫分水器至熱泵機組的主管道，保溫厚度25mm；13管供回水管穿越非空調房間（衛生間、廚房）均做保溫,保溫厚度9mm；冷凝水管保溫厚度10mm。

2）風管系統保溫，室內分風箱至機房的送排風管道，保溫厚度20mm。

3）管道及保溫材料均要求符合防火指標要求，保溫后做好水流標識。

以上節能措施，可讓本系統達到良好的節能效果，每100平方空調面積的峰谷電費可維持在300元/月左右！
