一、裝配式頂地高效輻射空調五恒森林氧吧系統簡介

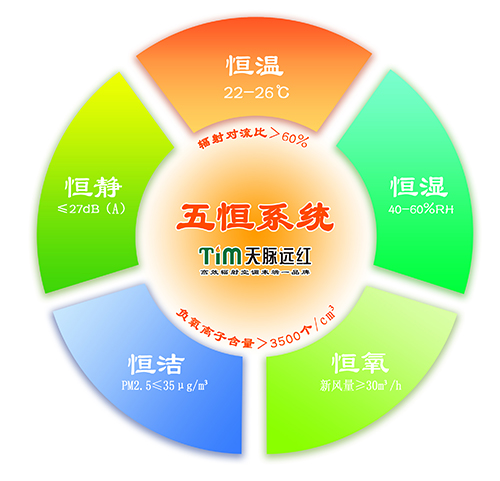

采用先進的暖通和負氧離子技術，實現以輻射為主、對流為輔的分戶式頂地輻射空調系統，配合直膨式新風除濕空氣處理系統，可實現室內恒溫、恒濕、恒氧、恒靜、恒潔的健康人居環境系統。負氧離子含量＞5000個/cm3達到森林氧吧標準；其輻射對流比＞60%，與人體的輻射對流散熱比相當，體感舒適度極佳，高于集中式毛細管五恒科技房。

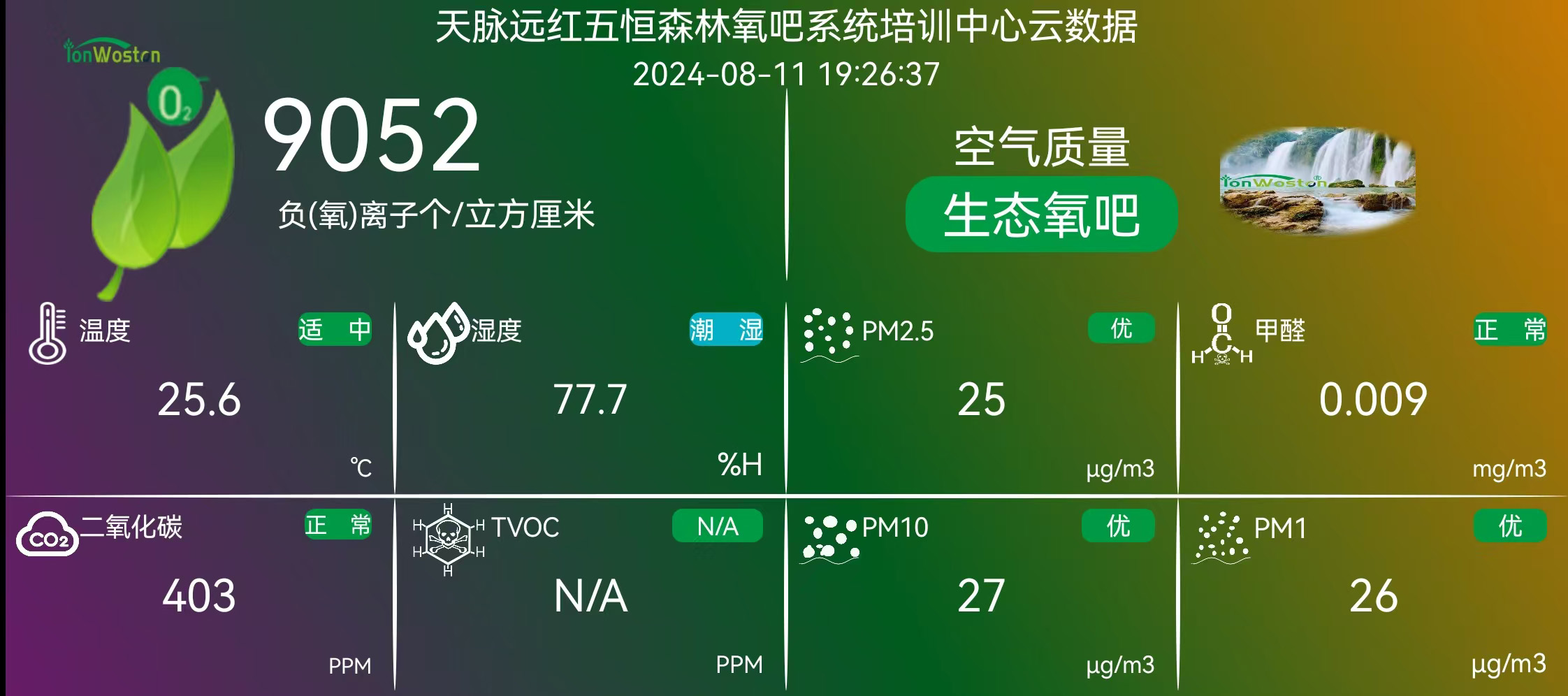

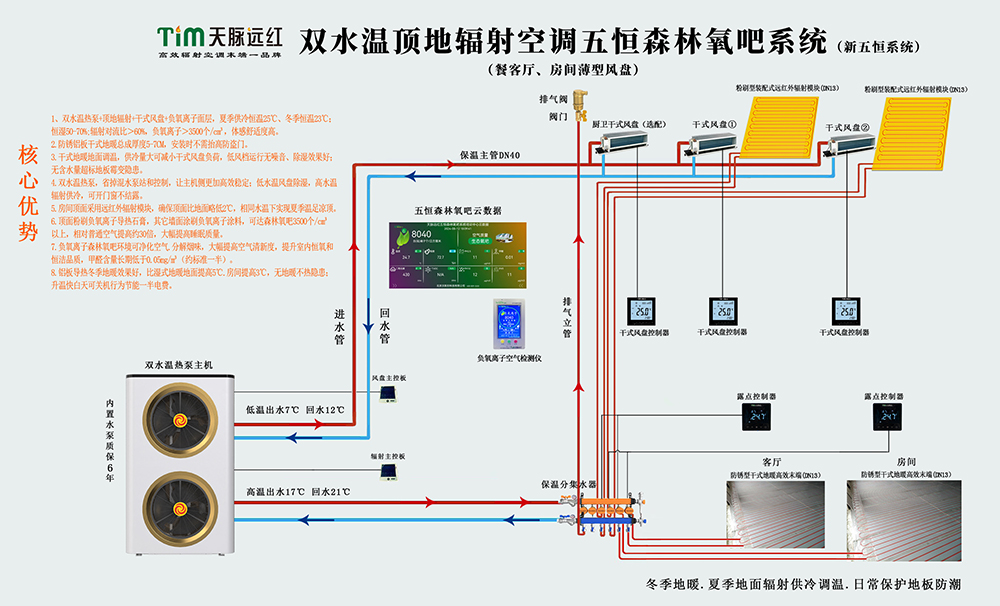

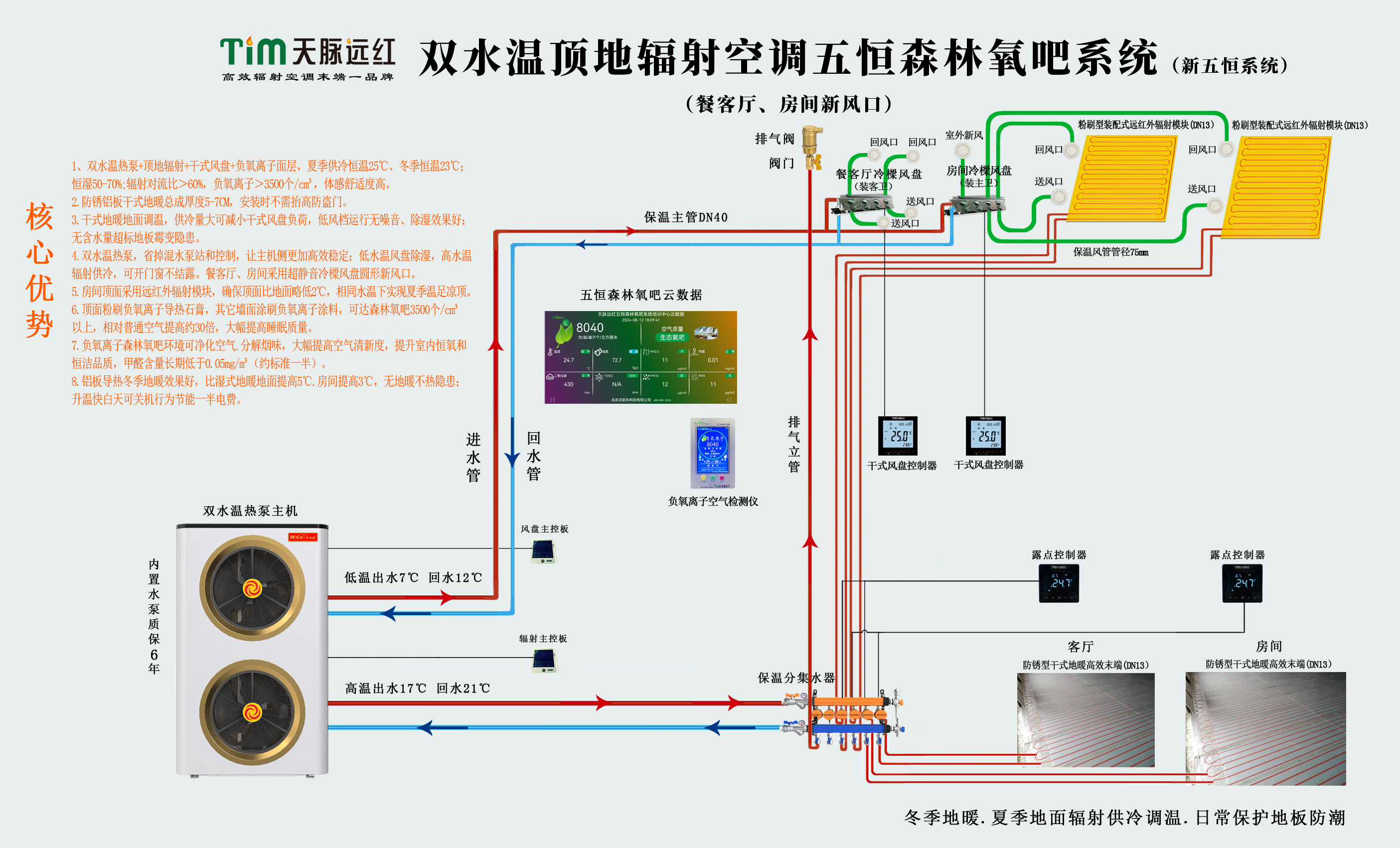

本系統由空氣源熱泵主機、頂地高效輻射末端和直彭式新風除濕機三大部分組成，采用頂地全鋁板均熱+頂面遠紅外輻射而更加高效，具有鋪設面積大、供冷供熱量大、惰性小反應快、可開門窗、高水溫供冷無結露隱患、厚度薄不占層高等技術優點，可實現夏季18℃以上高水溫供冷和冬季28℃以上低水溫供暖，全年恒溫范圍22℃-26℃、恒濕范圍40%-60%，是傳統毛細管輻射空調的技術升級。

二、頂地高效輻射空調五恒系統末端簡介

是針對裝配式高效輻射空調五恒系統研發的高效輻射末端，由頂地高效輻射模塊、保溫分集水器和溫濕度露點控制器三部分組成。具備高效冷暖輻射、溫濕度分室控制、防結露安全控制三大功能，可實現夏季18℃以上高水溫供冷和冬季28℃以上低水溫供暖（發明專利ZL202010308639.1）,配套新風除濕機，可營建高效穩定的恒溫、恒濕、恒氧、恒靜、恒潔五恒科技系統，是傳統毛細管輻射末端的技術升級。具有冷暖輻射量大、保溫好、系統節能、鋁板均熱冷熱響應快、夏季供冷無結露隱患、冬季供暖無死角、中間無接頭無漏水隱患、施工簡單高效、產品高端先進、系統安全穩定、使用壽命長等獨特優勢。

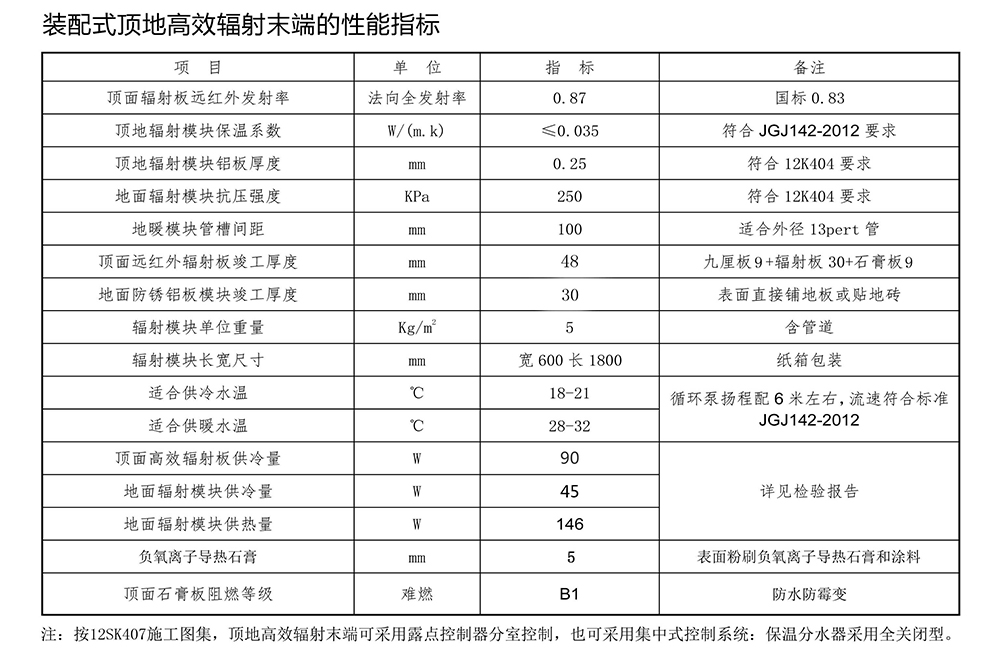

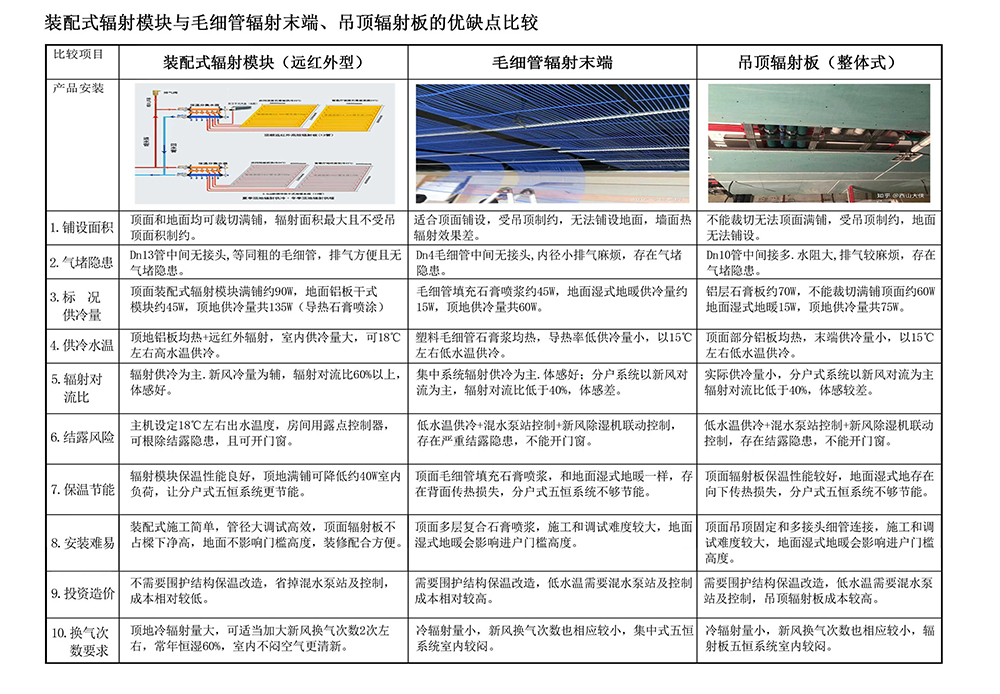

三、頂地高效輻射空調五恒系統末端10項技術優勢

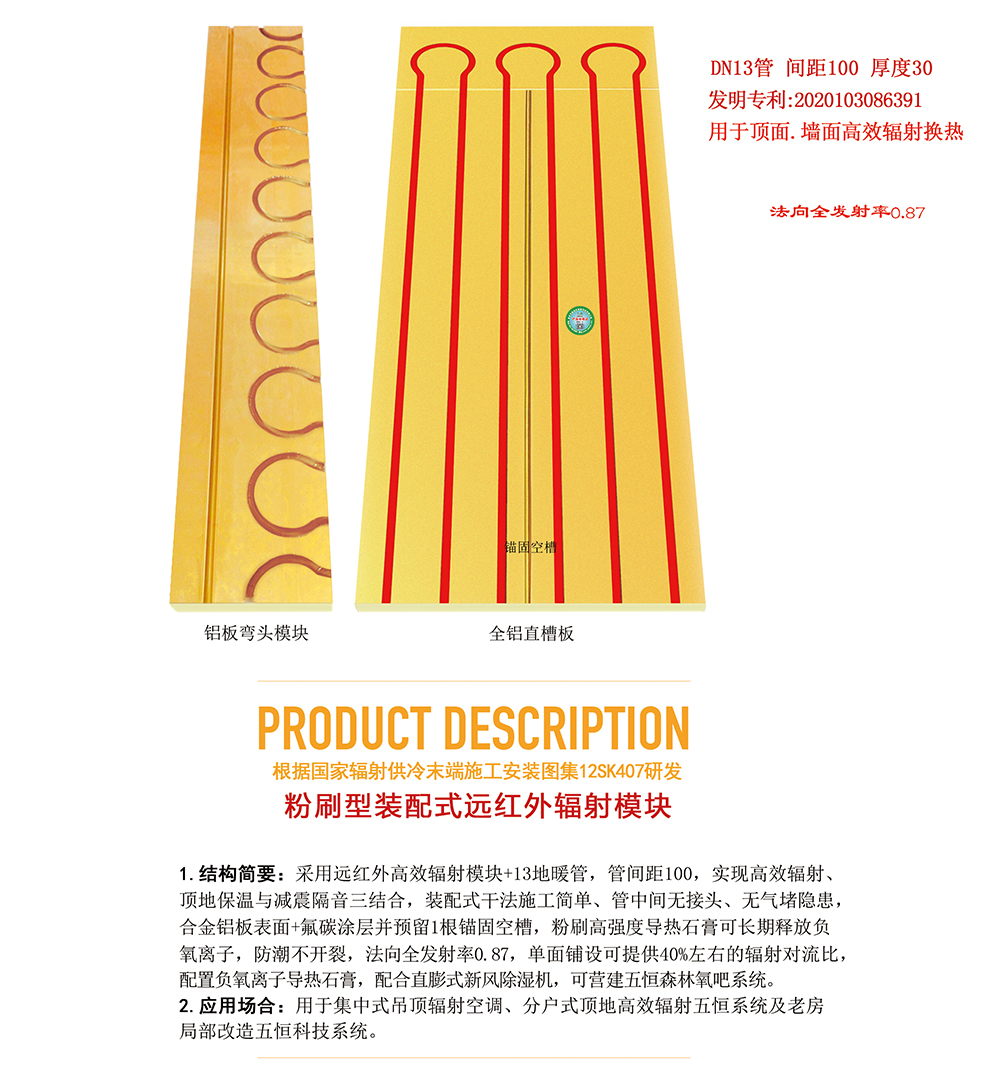

1.輻射量大可高水溫供冷：全鋁板均熱+遠紅外輻射，法向發射率高達0.87，徑向輻射效率高，頂地標況供冷量高達130W，可實現夏季18℃以上高水溫供冷，和冬季28℃以上低水溫供暖，比普通毛細管輻射供冷水溫提高約5℃，從根本上消除結露隱患，可開窗換氣。

2.末端簡單系統更穩定：遠紅外輻射板將頂地保溫和高效輻射相結合，導熱率比水泥石膏提高了180多倍，省去了大量接頭和地面水泥回填層，省掉了混水泵站和聯控，可根據房間溫濕度及露點溫度直控分水器，系統簡單穩定性高，輻射模塊質保期15年，壽命期50年。

3.鋪設面積大可主機直供末端：頂面和地面均可滿鋪，鋪設面積比毛細管提高了2倍多，水容量提高了4倍多，相當于管道式水箱，可鎖定主機最低出水18℃直供末端，讓輻射系統更高效。

4.超薄不占室內層高：頂面輻射板安裝在梁上部房頂，不占樑下凈高度；地面輻射模塊厚度3.5cm，不用水泥回填，鋪地板地磚總厚度5-7cm，無需抬高防盜門。

5.頂地保溫系統節能50%以上：頂地鋪設高效輻射板，相當于做了頂地厚實保溫層，可降低空調負荷約40W，保溫節能+隨時開關行為節能，比濕式地暖空調節能50%以上。

6.頂地鋪設室內減震隔音：輻射模塊具有良好的減震隔音性能，頂地滿鋪室內隔音效果好，讓家更安靜且腳感舒適。

7.中間無接頭無滲水隱患：盤管中間無接頭，完全符合國家標準JGJ142-2012要求，根除了吊頂輻射板大量接頭的長期滲水隱患。

8.管徑粗水流輸配更順暢：采用外徑13內徑10盤管，每回路最大可盤15平方，相比外徑4.2mm、每回路盤4平方的毛細管末端，水流更順暢且無氣堵隱患，13管打孔對梁無任何傷害。

9.無地板響聲和地磚松動隱患：采用250KPa高強度保溫板與鋁板復合，抗壓強度高達25噸/平方，可滿足任何家居承重，大面積三層聯體模塊解決了地板響聲問題，防銹鋁板模塊解決了貼地磚的抗水泥腐蝕和松動隱患問題。

10.模塊化施工高效無隱患：采用裝配式干法施工，頂面用九厘板自攻螺釘固定輻射板工藝，地面采用簡易施工三步驟工藝，效率高且無裝修配合隱患。

四、裝配式頂地高效輻射末端施工工藝及驗收規范

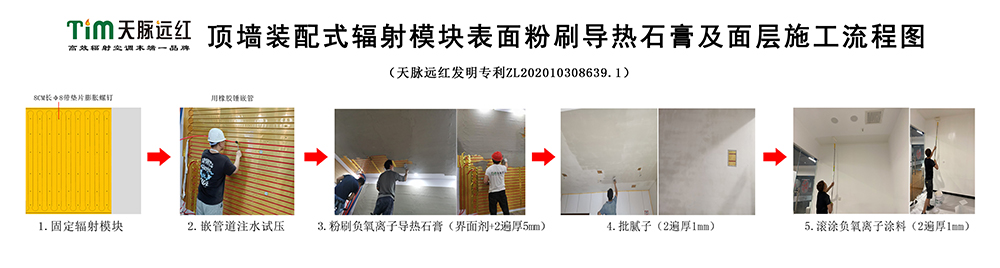

（一）頂墻裝配式遠紅外輻射模塊石膏粉刷施工流程

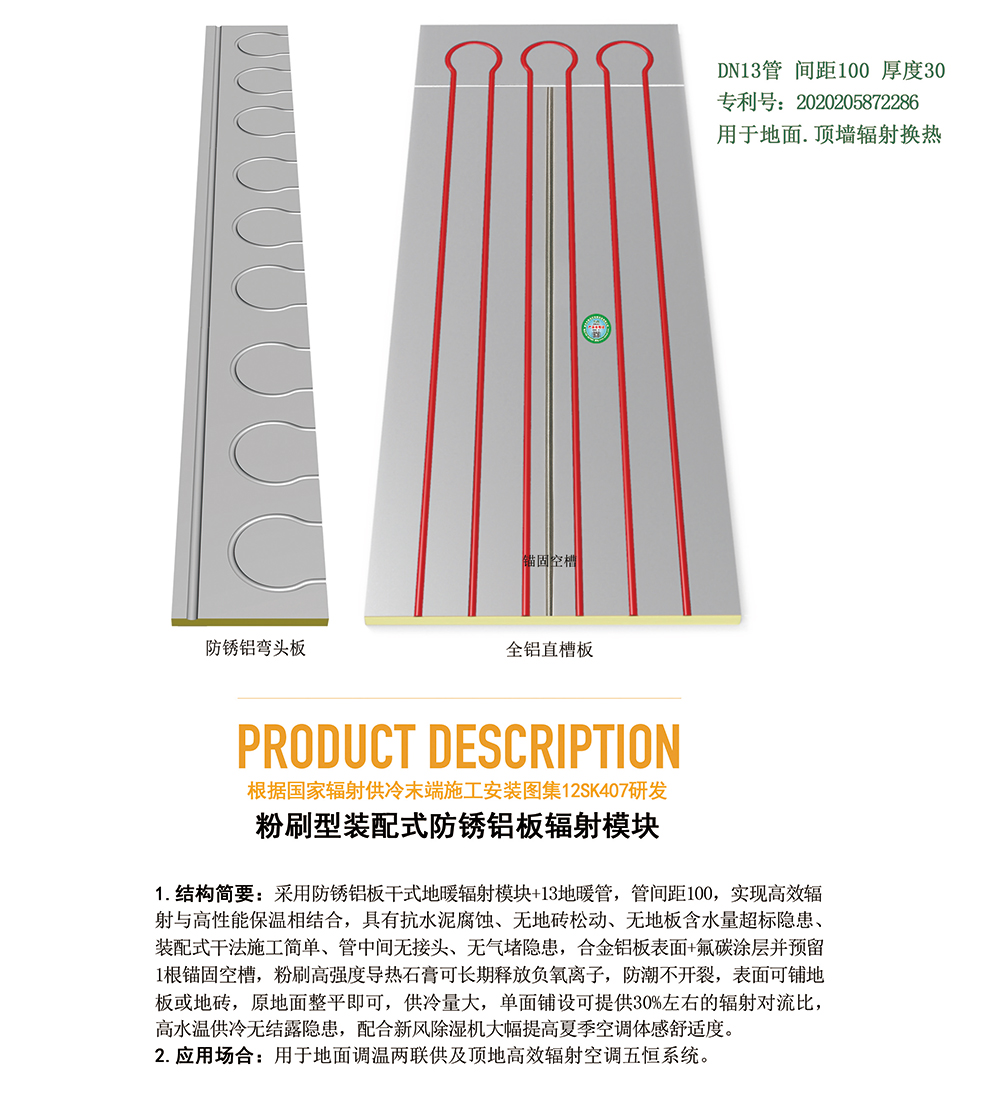

1、固定輻射模塊：按照設計施工圖，先在輻射模塊背面點粘少量發泡劑，用8cm長帶墊片的膨脹螺釘（已標配），將輻射模塊依次固定在頂面或墻面，600*1800的直槽模塊一般采用6個膨脹螺釘,300*1800的彎頭模塊采用3個膨脹螺釘，按固釘尺寸圖固定服帖。

2、嵌管道注水試壓：按圖用橡膠錘將DN13管嵌入模塊溝槽，管間距100，每回路最大管長85米，16平方以內用一分二適配器，可在模塊上直接鉆孔預留照明燈線或筒燈孔（無主燈設計的，可吊頂一層九厘板，固定模塊后鉆孔預留。連接保溫分水器后注水試壓，開機供冷排氣時需設定高水溫25℃以上，避免低水溫管道結露。如頂面的保溫分水器放置在地柜里，必須安裝1根排氣立管。如餐客廳加配干式風盤的，可用16地暖盤管直接并聯到保溫分水器安裝，一管到底連接干式風盤，可省去風盤的水路檢修口預留。

3、粉刷石膏面層和負氧離子涂料：按導熱石膏粉刷工藝規范，先涂刷一層界面劑后粉刷導熱石膏2遍共3-5mm，干透后刮膩子，打磨后滾涂負氧離子涂料2遍。

驗收標準：

1）嚴格按固釘尺寸圖施工，直槽模塊和彎頭模塊的最大釘距不大于80cm。

2）固定輻射模塊須用帶圓墊片8cm長的Ф8膨脹螺釘，墊片直徑不小于1.5cm,墊片固定后不能凸出鋁板表面1.5mm。

3）輻射模塊所有拼縫處用鋁箔膠帶粘貼。

4）嵌入DN13盤管，管道不凸出鋁板表面1.5mm，每回路最長不超過85米，按需預留好照明燈線。

5）石膏粉刷及面層按相關規范驗收。

（二）頂墻裝配式遠紅外輻射模塊鋪石膏板施工流程

1、固定九厘板條或龍骨：用膨脹螺釘或帶墊片美固釘(8*80),在頂面牢固固定九厘板條或輕鋼龍骨，20CM寬的板條可間隔留空20cm間距，輕鋼龍骨間距正常30CM,固釘間距不大于60cm。（首次施工可采用九厘板滿鋪，降低固定面層施工難度）

2、固定輻射模塊：用4cm長自攻螺釘固定遠紅外輻射模塊，方向與九厘板條垂直。干式風盤水阻與13管輻射末端相當，可用16管并聯保溫分水器，一管到底可省去風盤檢修口預留。

3、嵌管道注水試壓：按圖嵌入13盤管，每回路最大管長度100米，14平方以內用一分二適配器，用裁切鋁板彎頭預留照明燈線，開機排氣時需設定最高水溫。如頂面保溫分水器放置在地柜里，必須安裝1根排氣立管。

4、固定面層：用5cm長自攻螺釘固定石膏板，石膏板裁切尺寸600*2400，可確保固定石膏板時不誤傷管道，方向與九厘板條垂直。

如采用木飾面板、集成墻板、石膏噴漿或粉刷，按相關工藝施工。

（三）地面干式地暖模塊施工及驗收

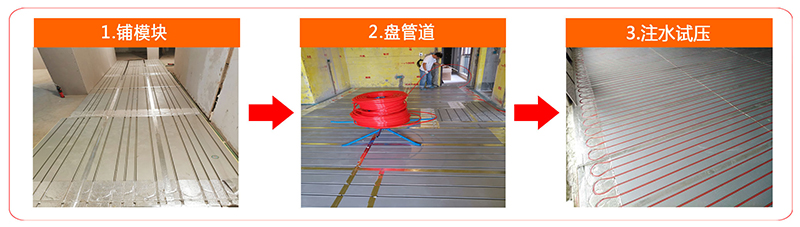

地磚區干式地暖鋪設：

第一步：整平地面。地磚區對地面無平整度要求，裝修公司對地面整平即可，中間不能有線管。

第二步：鋪模塊。先在地面鋪設一層防潮墊，按圖擺放防銹鋁板地暖模塊（3cm厚），對槽鋪設服帖，遇局部起拱用發泡劑點粘固定，根據房間尺寸裁切模塊滿鋪。

第三部：盤管道排氣試壓。用腳踩入Dn13專用管，拼縫處用鋁箔膠帶，連接分水器，注水試壓，開機排氣的制冷出水溫度設為最高。

驗收標準：

1、先鋪設一層2mm厚EPE防潮墊后鋪3cm厚地暖模塊，地暖竣工厚度不大于3.2cm。

2、地暖管嵌入溝槽后不凸出表面5mm。

3、地暖模塊嵌管后表面服帖，沒有起拱和應力凸起。

4、所有拼縫處用鋁箔膠帶粘貼服帖。

5、注水試壓6Kg，2小時壓降不大于2Kg為合格。

地板區干式地暖鋪設：（簡易施工三步驟）

第一步：確認地面平整度達鋪地板要求。用水平尺測量地面，每2延米偏差小于3mm、房間對角高低差小于1.5cm為合格；如不合格需做自流平后鋪設，可消除地板響聲隱患。

第二步：先鋪防潮墊后鋪模塊。先鋪設一層2mm防潮墊，按圖鋪設第1張模塊，按順序擺放模塊并貼縫，根據現場尺寸裁切模塊滿鋪，不規則墻根和過門處預留不鋪模塊，局部拱起模塊反面踩平后用發泡劑點粘固定服貼（劃開防潮墊），如因嵌管應力過大鋁板局部氣鼓，用裁刀劃開鋁皮放氣后膠帶粘貼，可消除地板腳感松軟隱患。分水器集中過管處用多槽板模塊鋪設，拐直彎采用45°分切鋪設，大于4路宜采用保溫板卡管水泥抹平過渡；局部拐彎處可臨時開槽或采用過渡模塊，臨時開槽用布基膠帶粘貼。

第三步：中間放置1根木楞骨，墻邊及過門處用水泥抹平處理。大于13㎡地板區，沿地板縫垂直方向在拼縫處固定1根木楞骨，墻邊及過門處用水泥抹平處理，可消除地板晃動隱患。

驗收標準：

1、確認地面平整度達到鋪地板要求，每2延米地面高低差小于3mm。

2、按施工圖盤管、地暖模塊嵌管后表面服帖，沒有起拱和應力凸起。

3、大于13平方的地暖區，中間拼縫處應固定一根專用木楞骨。

4、不規則墻邊及過門處統一用水泥抹平處理，不得墊模塊板頭。

5、所有拼縫處用鋁箔膠帶粘貼服帖。

6、注水試壓6Kg，2小時壓降不大于2kg為合格。
