產品介紹

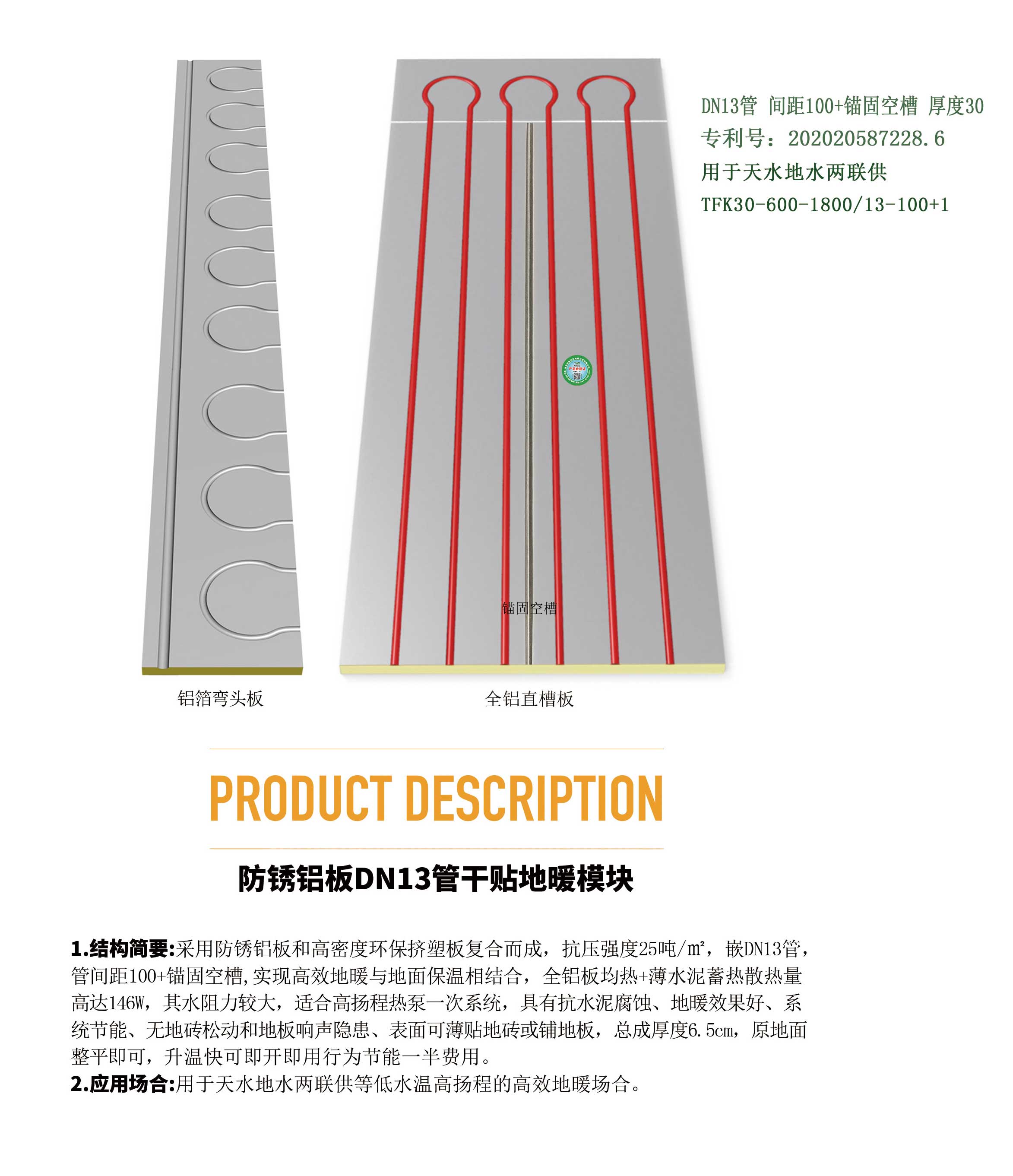

一、防銹鋁板DN13管干式地暖模塊-用于天水地水兩聯供一次系統

產品名稱：防銹鋁板DN13管干式地暖模塊

規格型號：TF30-600-1800/13-100+1

外觀尺寸：長1800寬600厚30（管間距100mm）

實用新型專利號：ZL202020587228.6 / ZL202020588787.9

法向發射率：0.87（遠紅外功能型金色模塊）

產品品牌：天脈遠紅



產品介紹：

采用防銹鋁板和高密度環保擠塑板復合而成，抗壓強度25噸/㎡，嵌DN13管，管間距100+錨固空槽,全鋁板均熱+薄水泥蓄熱，標況散熱量高達146W，增大水阻力，適用高揚程熱泵一次系統，表面可薄貼地磚或鋪地板，總成厚度6.5cm，原地面不需要找平，整平即可。

核心優勢：

大面積.單管槽.萬能結構。具有抗水泥腐蝕、地暖效果好、施工簡便、無地磚松動和地板響聲隱患、系統節能、夏季空調涼爽、升溫快可即開即用行為節能一半費用！

應用場合：

用于天水地水兩聯供一次系統等高揚程低水溫的高效地暖場合。



防銹鋁板低溫高效干式地暖末端技術優勢：

1.散熱量大，滿足低水溫下高效地暖效果：

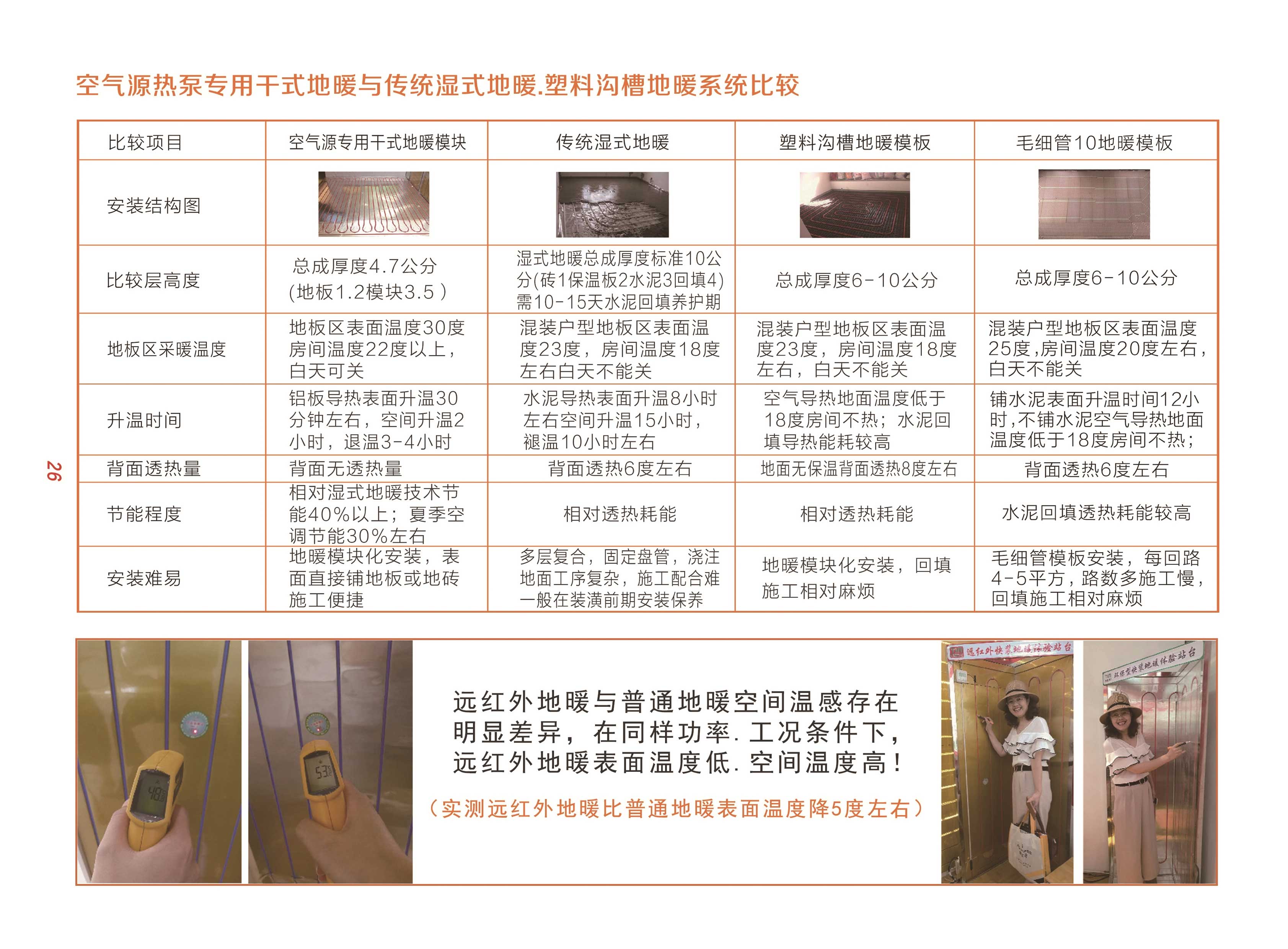

經對比測試，在相同水溫下，DN13管防銹鋁板干式地暖表面溫度最高，45℃時散熱量達140W，可保障地面32℃房間25℃，完全根除南方兩聯供地暖不夠熱隱患。

2.升溫快保溫好，熱量利用率高，滿足系統節能費用低

干式地暖鋁板導熱率是水泥140多倍，地面保溫好向下傳熱損失小、比濕式地暖減少約25%，開機1小時升溫，白天關地暖12小時不影響晚上使用，實現兩聯供地暖行為節能50%左右。

3. 厚度薄不需要抬高防盜門，與裝修施工配合更簡單

防銹鋁板干式地暖模塊厚度薄、重量輕，安裝時不需要抬高防盜門；增加1根錨固空槽，讓貼磚水泥下沉15mm并形成板樑加固結構，有效降低貼磚水泥厚度1cm，實現干式地暖地磚薄貼的總成厚度為6.5cm！地板區在防銹鋁板模塊上水泥找平或自流平后鋪地板。

4.水阻力小無氣堵隱患

DN13管間距100mm，熱交換面積較大，水阻力大適用高揚程泵，優于小于毛細管，鋁板干式地暖每回路最大可鋪16㎡（用1分2接頭），不需加泵無氣堵隱患；濕式毛細管阻力大需加泵，每回路最大鋪5㎡。

因此，DN16管120間距防銹鋁板干式地暖更適合南方天氟地水兩聯供和冷凝爐地暖系統！

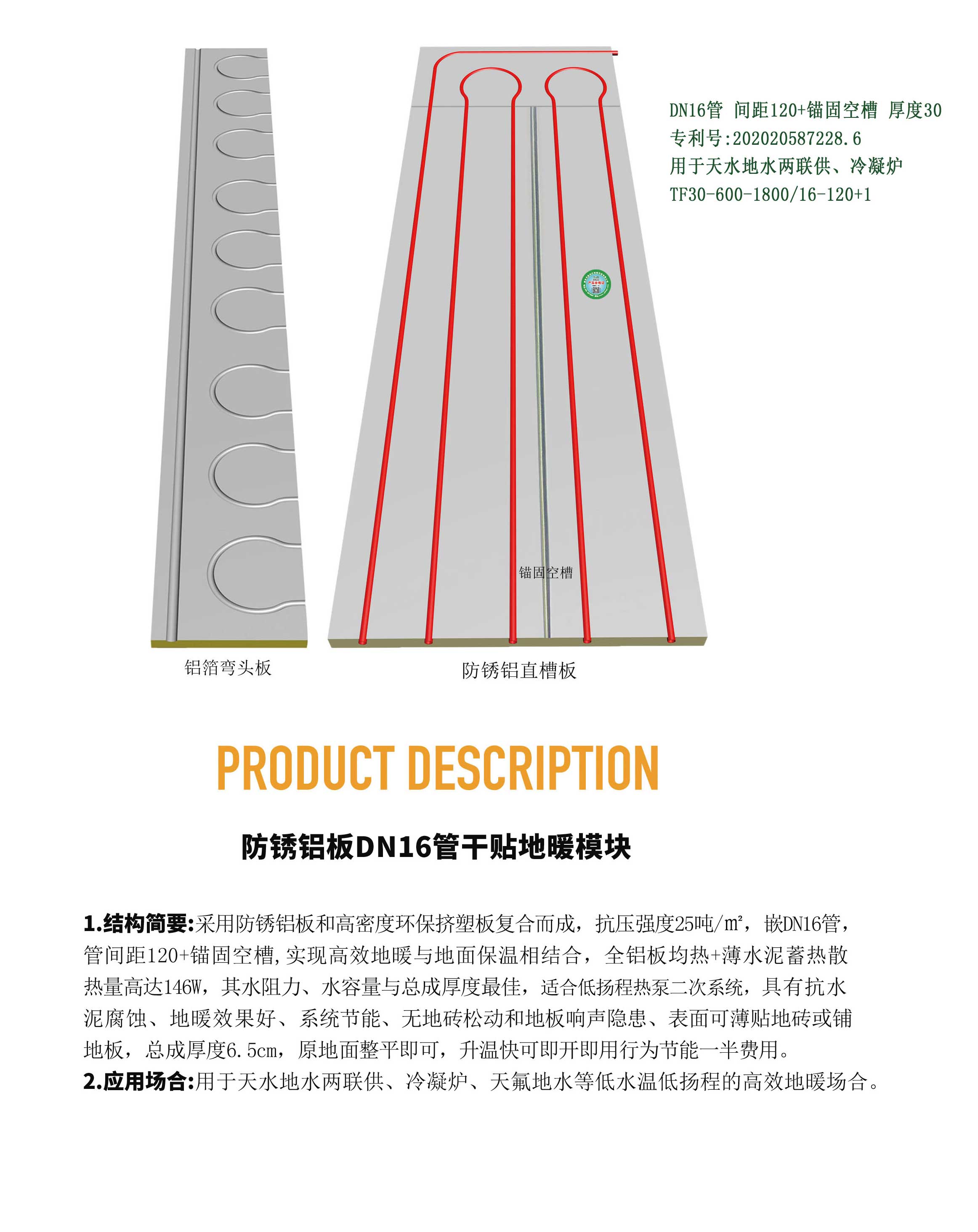

二、防銹鋁板DN16管干式地暖模塊-用于天水地水兩聯供二次系統

產品名稱：防銹鋁板DN16管干式地暖模塊

規格型號：TF30-600-1800/16-120+1

外觀尺寸：長1800寬600厚30（管間距120mm）

實用新型專利號：ZL202020587228.6 / ZL202020588787.9

法向發射率：0.87（遠紅外功能型金色模塊）

產品品牌：天脈遠紅



產品介紹：

采用防銹鋁板和高密度環保擠塑板復合而成，抗壓強度25噸/㎡，嵌DN16管，管間距120+錨固空槽,全鋁板均熱+薄水泥蓄熱，標況散熱量高達146W，水阻力和水容量適中，適用空氣源熱泵二次系統，表面可薄貼地磚或鋪地板，總成厚度6.5cm，原地面不需要找平，整平即可。

核心優勢：

大面積.單管槽.萬能結構。具有抗水泥腐蝕、地暖效果好、施工簡便、無地磚松動和地板響聲隱患、系統節能、夏季空調涼爽、升溫快可即開即用行為節能一半費用！

應用場合：

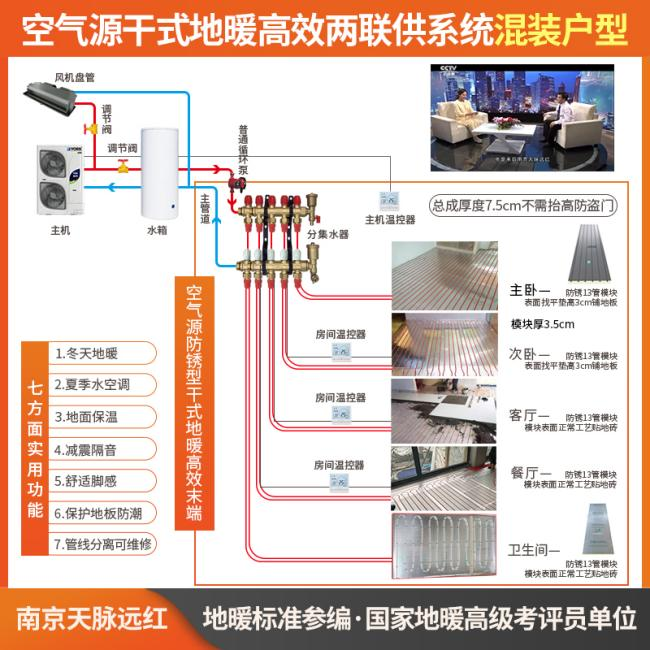

用于天水地水兩聯供二次系統、冷凝爐、天氟地水等低揚程低水溫的高效地暖場合。

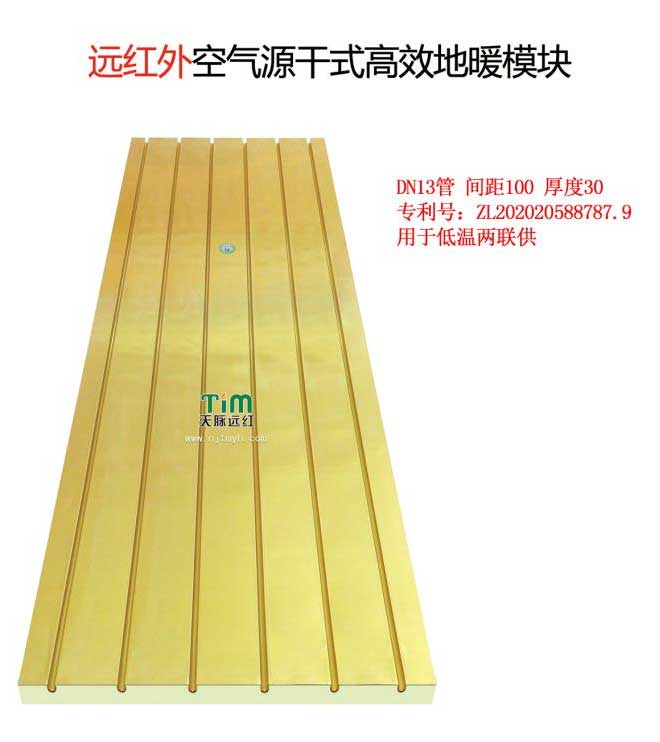

三、遠紅外空氣源干式地暖模塊

產品名稱：遠紅外空氣源干式地暖模塊

規格型號：TF30-600-1800/13-100 （或16-120）
外觀尺寸：長1800寬600厚30（13管間距100mm、16管間距120mm）
實用新型專利號：ZL202020587228.6 / ZL202020588787.9

法向發射率：0.87（遠紅外功能型金色模塊）

產品品牌：天脈遠紅



1. 結構簡要：采用天脈遠紅外地暖發射布、高密度環保擠塑板和金色防銹鋁板復合而成，其法向發射率0.87，高于國標0.83，模塊厚度3cm，抗壓強度25噸/㎡，嵌DN13管和DN16管兩種，全鋁板均熱+紅外輻射，標況散熱量大于146W，在相同水溫下，可提高4-5℃體感溫度，是打造“暖身養身”健康地暖的核心技術。

2.核心優勢：大面積.單管槽.萬能結構。具有理療養身、抗水泥腐蝕、地暖效果好、施工簡便、無地磚松動和地板響聲隱患、系統節能、夏季空調涼爽、升溫快可即開即用行為節能一半費用！

3.應用場合：尤其適合主臥室、老人房、兒童房等健康地暖場合。
