產品介紹

一、產品簡介

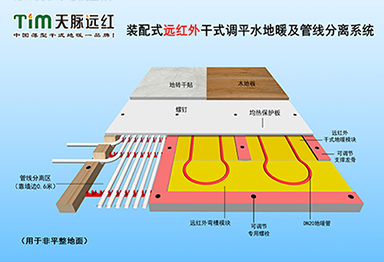

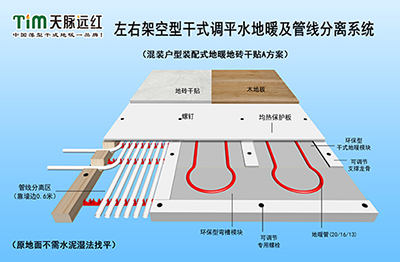

裝配式多功能干式地暖（專利號：ZL202020588808.7）是采用地楞型鋁板干式地暖模塊與干法地面調平系統相結合，不需要水泥回填和濕法地面找平。干法地面調平系統由可調節架空龍骨和均熱保護板兩部分組成，采用防潮阻燃的硅鈣復合材料，基礎厚度47mm，可調節高度0-25mm，抗壓強度大于15噸/平方。均熱板表面可鋪設地板、干貼或濕貼地磚，分為左右架空型和上下架空型兩種做法。






二、核心優勢

具有舒適地暖、安全地冷、施工保護、干法找平、地面保溫、防潮防霉、減震隔音、管線分離、增強地板彈性腳感、提高夏季空調舒適度等多項功能，是家庭舒適地面調平調溫系統。

三、應用場合

適用于非平整地面的裝配式建筑、超低能耗建筑、家裝地暖、干法架空地面、混裝戶型房間地面墊高及管線分離等場合。



四、技術原理

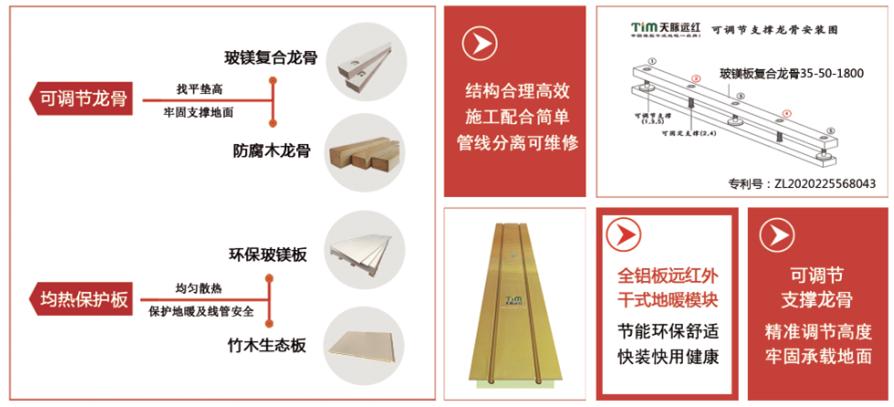

采用可調節龍骨、均熱保護板和鋁板干式地暖組合固定，利用平整的板面構建平整的新地面，達到快速找平和架空地面目的；利用龍骨間隙或保護板表面鋪設鋁板干式地暖，達到舒適節能地暖目的；借用地暖模塊厚度和高散熱量，沿墻邊預留地面架空層實現零成本的管線分離。可調節支撐龍骨相當于多個微型千斤頂，不需要與地面固定便很踏實穩定，這是將可調節的板樑結構、鋁板干式地暖和玻鎂板新材料技術相結合的結果。



五、技術優勢

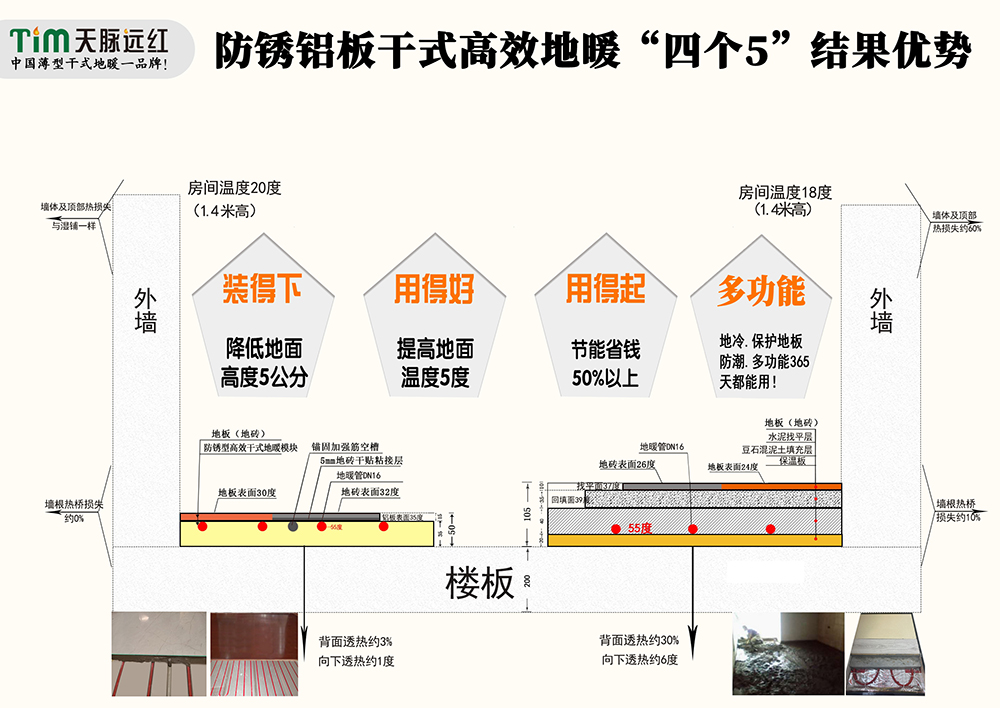

1、節省地面層高和重量：利用干法找平龍骨間隙鋪設干式地暖，平均節省3cm地面厚度和100kg/㎡樓板載荷,不需加固地基。

2、地暖升溫快效果好：干式地暖采用全鋁板均熱+遠紅外輻射，地暖散熱量大效果好，消除了普通鋁箔干式地暖溫度低等隱患。

3、相對節能50%地暖費：干式地暖地面保溫好，向下傳熱損失小，可即開即用行為節能12小時，相對普通濕式地暖可節省一半費用。

4、工法地面無滲水和不平隱患：干法順平架空地面，用平整板面構建平整的新地面，根除了地面滲水及手工找不平隱患。

5、消除地板響聲和地磚松動隱患：采用自攻螺釘將龍骨和均熱保護板密集固定后踏實牢固，表面鋪設地板或干貼地磚，沒有地板響聲和地磚松動隱患。

6、保護地板家具防潮防白蟻：干法地面及干式地暖，無返潮霉變隱患，鋁板干式地暖結構與白蟻滅殺工藝相同，可長期保護地板家具安全使用。

7、管線分離可維修線管安全防火：鋁板干式地暖散熱量大，可預留600cm墻邊做地面架空層放置水電管線且可檢修，長期保護線管，地面阻燃安全防火。

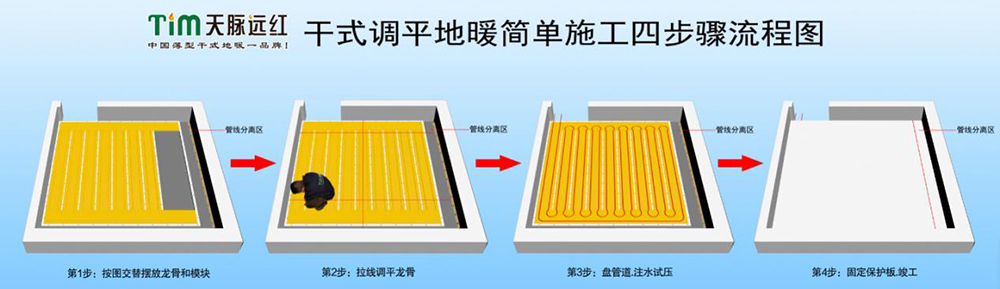

8、施工配合簡單：干法找平地面和干式地暖一體化施工，配合效率高、綜合造價低。

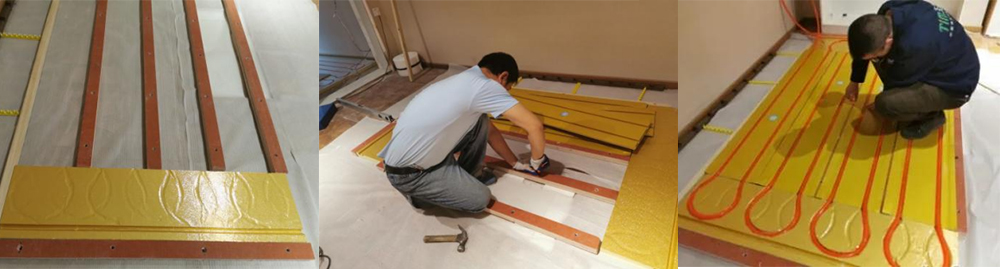

六、設計施工

1、裝配式干法地暖及管線分離系統采用防潮阻燃的硅鈣復合材料，可調節高度35-65mm，每兩延米的地面平整度≤3mm，可調節龍骨的中心距為300mm。

2、采用地楞型干式地暖模塊，地暖管采用DN20管間距150mm的高效輻射末端，確保在低水溫下良好的地暖溫度。

3、管線分離沿墻邊預留布管，消除了管道交叉隱患，采用溝槽木楞骨，便于布線和固定承載保護板。

4、分水器安裝在廚房或衛生間干區，過門的地暖管不大于4路，其余管路宜采用背出安裝。

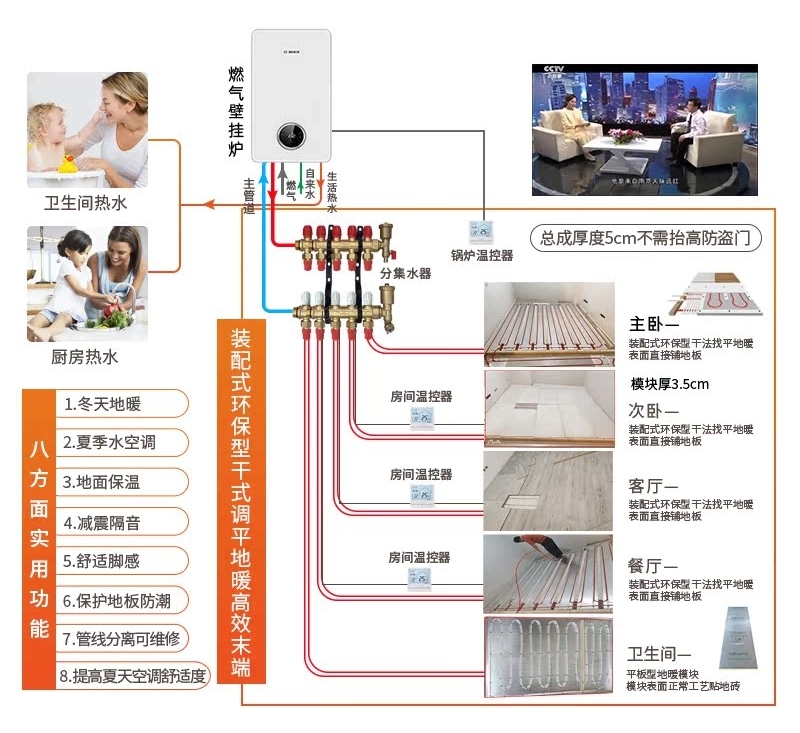

5、干式地暖可以不配置房間溫控器，可配置熱源或鍋爐溫控器，安裝在主臥室或者客廳，實現預約開關和房間溫度自動控制。

6、均熱保護板采用光面和毛面設計，光面鋪設地板，毛面可干貼或濕貼地磚。
