產品介紹

一、結構簡要

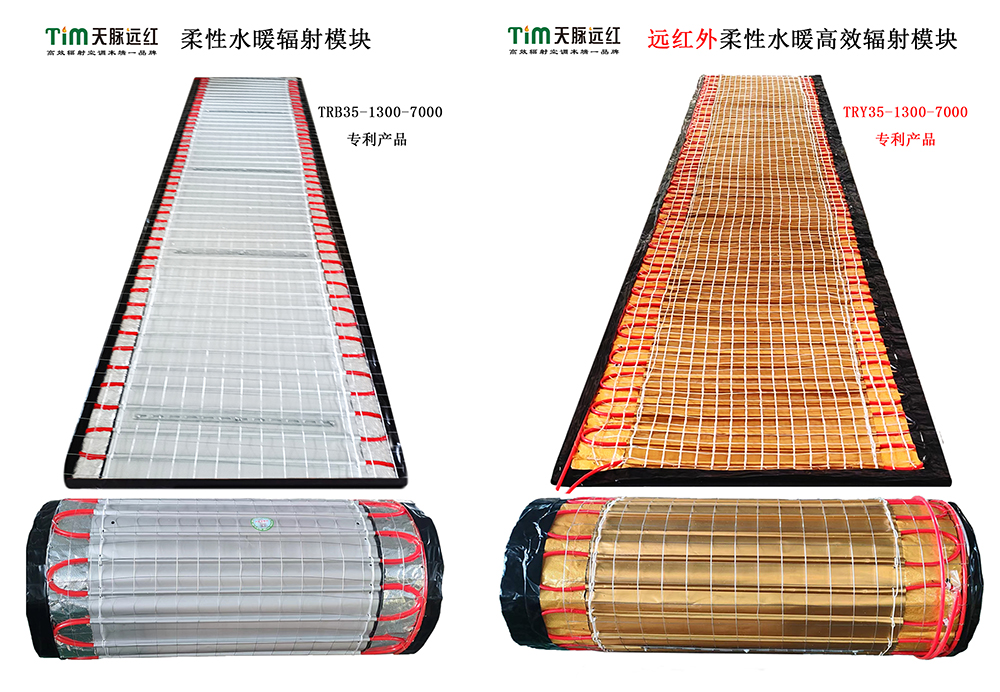

柔性水暖輻射模塊采用優質鋁箔保溫棉、遠紅外發射布、防銹溝槽鋁板、地暖管和硅晶網縫制復合而成，總成厚度35mm，寬1-1.3米長5-10米，柔性卷材，用于對弧形或大面積表面恒溫加熱保溫和輻射冷暖，達到恒溫防凍、表面養護和冷暖調溫等功能，用DN10毛細管、防銹溝槽鋁板和遠紅外發射布為組合發熱體，法向發射率達0.87，表面也可直接粉刷。單位散熱量達120W，輻射供冷量高達80W，可確保良好的表面加熱、腔體保溫保濕和空間舒適調溫效果，模擬太陽輻射原理系統安全可靠，是天脈遠紅專利產品。



二、核心優勢

具有冷暖輻射溫度均恒、供熱供冷量大溫度有保障，可搭接密閉鋪設系統更節能，中間無接頭無滲漏水隱患、輻射對流比高靜音舒適、10管無臟堵氣堵隱患，輕便卷材裝拆方便，可循環使用壽命長.成本低等技術優勢。

三、主要參數

品名	柔性水暖輻射模塊	品牌	天脈遠紅
型號規格	TRB35-1300-7000	地暖管長	50-100米 DN10PE-RT管間距80mm
標況45℃供熱量	120w/m2 每卷輻射面積6.5-13㎡	保溫層厚度	復合厚度20mm
標況16℃供冷量	80W/m2	均熱層厚度	0.25mm防銹溝槽鋁板
長寬尺寸	長7m寬1.3m厚35mm	阻燃等級	表層阻燃B2級
接管方式	進回水管DN10  連接管需套保溫	法向發射率	0.87 （國標0.83）
安裝方式	墻面或頂面掛裝覆蓋嚴實，用一分二接頭連接保溫分水器即可，表面可水泥或石膏粉刷。

四、應用場合

冬季新澆注混泥土加熱養護、弧形和大面積表面水暖伴熱、墻頂面高效輻射冷暖及恒溫棚等場合。
