產品介紹

一、實木地板專用干式地暖模塊

1、產品簡介

實木地板專用干式地暖模塊主要分為環保地楞型干式地暖模塊和遠紅外地楞型干式地暖模塊。



                       環保地楞型干式地暖模塊                                                                   遠紅外地楞型鋁板干式地暖模塊

環保地楞型干式地暖模塊采用鋁板、防腐型專利隔熱反射布和高密度環保擠塑板三層復合而成；遠紅外地楞型干式地暖模塊采用鋁板、天脈納米竹炭纖維遠紅外發射布和高密度環保擠塑板三層復合而成。模塊標準厚度3.5cm（可定制），抗壓強度250Kpa(相當于25噸/㎡)。單管槽大面積三層聯體萬能結構，具有完全絕熱、免切地楞施工便捷、地暖環保、平衡水阻力等獨特優勢。大幅提高了干式地暖環保性能，并有效消除地板異響。

2、模塊參數

1）地楞型干式地暖模塊地暖總成厚度約5cm（濕式地暖標準厚度10cm），表面不需水泥回填，節省10-15天回填養護期。

2）地楞型干式地暖表面升溫 30分鐘左右（濕式地暖6-8小時左右），表面溫升加快6小時左右，即開即熱采暖更便捷。

3）在同樣水溫下地板表面溫度30℃左右，相對濕式地暖地板面提高5℃左右，房間溫度提高2℃左右，散熱量146W/㎡。

4）背面不透熱，濕式地暖背面透熱6℃左右，塑料模板透熱8℃左右。相對濕式地暖保溫節能25%以上，行為節能50%以上。

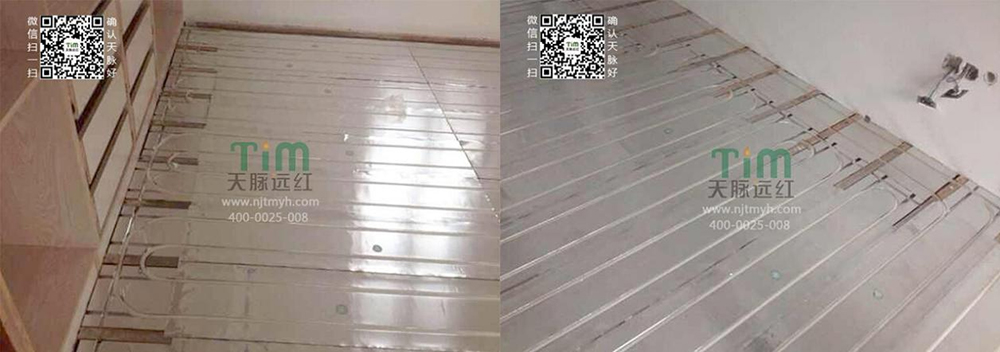

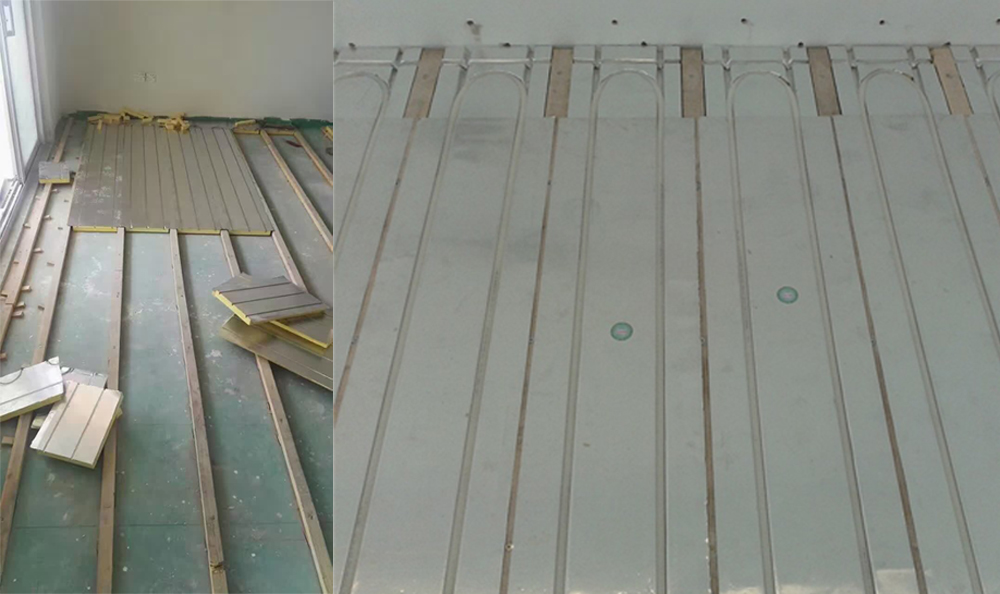

地楞型干式地暖模塊施工現場

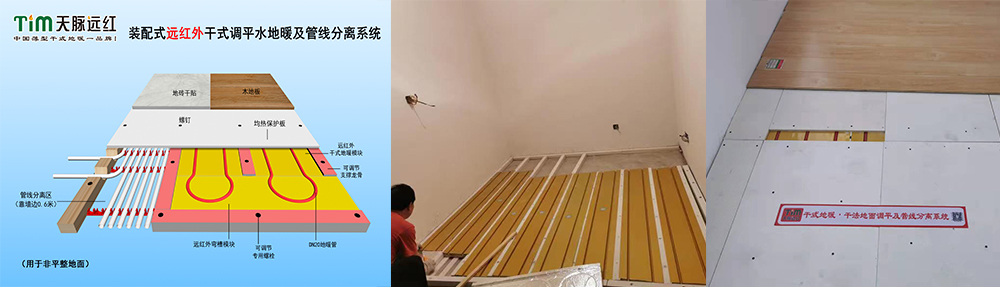

3、地楞型模塊廣泛應用于裝配式調平地暖及管線分離系統中

裝配式調平地暖是采用地楞型干式地暖模塊、調平龍骨和均熱保護板等新材料架空鋪設，不需要水泥回填和濕法地面找平，具有地面保溫、防潮、減震、隔音等多項功能的高效薄型地暖。表面直接鋪地板或地磚，總成厚度約5cm，調平龍骨和均熱保護板為干法找平地面系統，采用無機防火玻鎂板等材料制作，分為左右架空型和上下架空型兩種做法。



二、環保地楞型鋁板干式地暖模塊

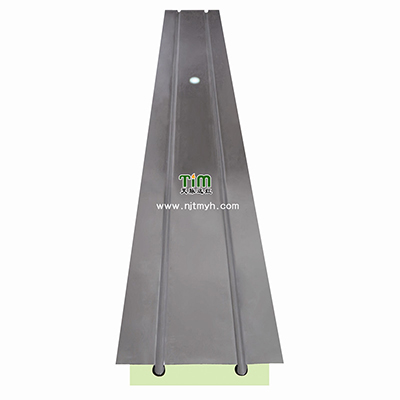

產品名稱：環保地楞型干式地暖模塊

產品編碼：TB3530

型號規格：TB35-300-1800/16-150

外觀尺寸：長1800寬300厚35（管間距150mm）

專利號：ZL202020589219.0

產品品牌：天脈遠紅



1、結構簡要：采用金屬鋁板、天脈隔熱反射布和高密度擠塑板三層復合而成，模塊厚度3.5cm。

2、核心優勢：無需豆石水泥回填，表面直接鋪地板和地磚干貼，不影響裝配率；干法地面調平施工效率高；地暖環保無熱揮發安全隱患；管線分離的裝配率高，溝槽龍骨施工簡單。

3、應用場合：廣泛應用于裝配式建筑、家裝高端地暖、架空地面、非平整地面及管線分離場合，尤其適合表面鋪設實木地板的水地暖場合。

4、安裝工藝：本模塊嵌入安裝在地楞空間內，由地楞找平地面，對地面平整度沒有要求。安裝好地楞后裝地板前一天進場鋪設，地楞間凈空間距為26cm。



三、遠紅外地楞型鋁板干式地暖模塊

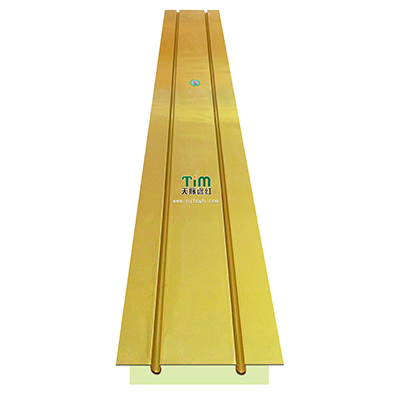

產品名稱：遠紅外地楞型鋁板干式地暖模塊

產品編碼：TYB3530

型號規格：TYB35-300-1800/16-150

外觀尺寸：長1800寬300厚35（管間距150mm）

遠紅外指標：遠紅外發射率0.87

專利號：ZL202020588787.9

產品品牌：天脈遠紅



1、結構簡要：采用金色鋁板、納米竹炭纖維遠紅外發射布和高密度擠塑板三層復合而成，模塊厚度3.5cm。

2、核心優勢：無需豆石水泥回填，表面直接鋪地板和地磚干貼，不影響裝配率；干法地面調平施工效率高；地暖環保無熱揮發安全隱患；管線分離的裝配率高，溝槽龍骨施工簡單；鋁板均熱+低溫遠紅外線徑向輻射換熱，地暖效果更優越，具有理療養身功效。

3、應用場合：廣泛應用于裝配式建筑、家裝高端地暖、架空地面、非平整地面及管線分離場合，尤其適合表面鋪設實木地板的水地暖場合。

4、安裝工藝：本模塊嵌入安裝在地楞空間內，由地楞找平地面，對地面平整度沒有要求。安裝好地楞后裝地板前一天進場鋪設，地楞間凈空間距為26cm。
