干式地暖因采用了鋁板均熱層和高強度保溫層的復合結構，大幅提高了輻射能力，讓地暖、兩聯供及三恒五恒系統更加高效和節能，全鋁板干式地暖模塊厚度薄、冷熱反應快、溫度效果好、系統更節能，在國家裝配式建筑標準中已明確規定使用干式地暖，這些因素讓干式地暖在近幾年得到了快速發展。有利就有弊，弊在市場上很快就出現各種形式的假干式地暖模板，把規范中明確規定的鋁板和保溫板參數，偷工減料為薄薄的壓花鋁箔、鋁膜、甚至碳素膜和鋁箔紙，導致其供熱供冷量低下、均熱層不穩定壽命短、保溫板過軟過硬引起地板異響等多方面隱患，嚴重降低了地暖兩聯供等系統的質量，本文重點分析假干式地暖模板對于地暖舒適系統品質和市場口碑的危害。

一、標準中對干式地暖的相關參數規定及說明

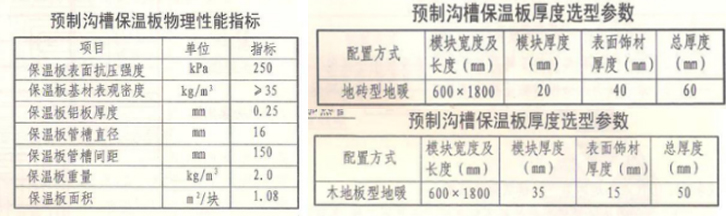

1、地暖標準JGJ142-2012及施工圖集12K404第44頁中，明確規定了預制溝槽保溫板干式地暖模塊的各項性能指標，包括模塊厚度不小于30mm、保溫板抗壓強度250KPa（換算為每平方米25噸）、鋁板均熱層厚度不低于0.25mm（平面鋁板）、16管模塊的管槽間距標準為150mm等參數指標，以及干式地暖鋪地板和貼地磚的總成厚度選型參數，可完全保障干式地暖的使用質量。

2、圖集12K404第44-48頁中，明確規定了干式地暖鋪地板和地磚的平面設計規范和地面構造組成，標注了每個地暖區第一張模塊的合理定位，表面直接鋪地板時，應先在水泥地面鋪設防潮墊的工序規定，詳細明確了干式地暖施工和面層施工配合工作。

3、在裝配式地面輻射供暖供冷技術規程T/CECS1274-2023中，進一步細化了干式地暖模塊的鋁板和保溫板參數要求，以及用于地面供冷的相關規范和注意事項。

因此，凡不符合以上標準中干式地暖相關參數要求的，均為不合格的干式地暖產品，俗稱假干式地暖。

二、市場上的假干式地暖主要有哪些結構形式？

濕式地暖采用普通保溫板和水泥回填均熱層現場復合，受水泥固化厚度的制約，不存在地暖末端的真假問題，只是保溫板輔材優劣差異。而干式地暖模塊是要求采用高強度預制溝槽保溫板和標準厚度鋁板在工廠復合，在缺乏專業監管的環境下，為迎合市場低價需求，很容易出現偷工減料甚至偷換概念的各種假干式地暖板，主要表現為以下幾種形式：

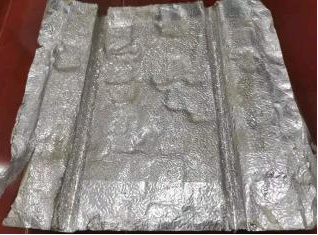

1、將鋁板厚度減薄為壓花鋁箔甚至鋁箔紙：鋁板均熱層厚度是保障干式地暖溫度效果的關鍵數據，鋁板標準厚度0.25mm的干式地暖模塊，其散熱量高達146W，而壓花鋁箔干式地暖模板的散熱量僅60W左右（壓花鋁箔實際鋁層厚度不到0.1mm），而南方住宅的采暖熱負荷最低配置是110W，自然造成大面積地暖不夠熱現象，特別是房間地板區；用于輻射供冷效果更差，市場上主要有來自北方的壓花鋁箔干式地暖模板、免回填鋁箔干式地暖板等。用壓花鋁箔做干式地暖板的主要動因是借壓花皺褶厚度來虛高鋁板厚度，刻意降低成本增加利潤，利用行業信息不對稱暫時蒙人！詳細知識請查閱老黃講干式第37期。

2、將金屬鋁板均熱層更換為非金屬碳素膜：金屬鋁板的熱穩定高，易加工成型，不起縫不斷裂，能滿足地暖壽命50年使用需求；市場上出現的各種所謂超導地暖板，其均熱層大多為一層薄薄的非金屬碳素膜，炭素膜的導熱率高于金屬鋁，但非金屬碳素膜過于脆軟，容易塊裂粉碎，用于地暖很容易因走動產生塊裂粉化而失去均熱能力，導致今后地暖不夠熱的隱患，另外，直接鋪地板時，將因該碳素膜的導熱率過大，容易在地暖模塊的保溫板溝槽部位，因熱氣堆積而釋放苯類揮發物的非環保隱患，目前市場上絕大多數超導模板，沒有采用相關的隔離安全措施。

3、降低或夸大保溫板的抗壓強度及厚度，有些直接省掉保溫層：干式地暖保溫板的主要功能是保溫和承壓，標準中對干式地暖保溫板的抗壓強度明確規定為250KPa，表觀密度大于35KG/m³ ，保溫板特性是抗壓強度越高其保溫性能越差，所以抗壓強度過高，將導致干式地暖不夠節能和地板響聲等隱患，抗壓過低又會出現地板局部松軟隱患；沒有保溫板的塑料均熱支架純屬偷換概念，其輻射末端的能耗會很高。因此，采用抗壓強度過低、或偷換概念高強度保溫板制作的干式地暖模塊，均為不符合規范要求的，均存在相應的使用隱患。詳細請查閱老黃講干式第47期。

三、假干式地暖板對地暖兩聯供系統的負面影響

采用壓花鋁箔、鋁膜和炭素膜等不符合標準要求的假干式地暖模板，如用于壁掛爐或兩聯供地暖，將出現以下使用隱患：

1、地板區地暖不夠熱：用壓花鋁箔、鋁膜制作的假干式地暖模板，因鋁層過薄，熱通量過小，散熱量僅有南方采暖熱負荷的一半左右，直接鋪地板沒有蓄熱層，地板本身熱阻較大，這些因素導致地板區地暖不夠熱，特別是南方家庭，還存在地板響聲和局部腳感松軟現象，很容易造成客戶投訴和糾紛。

2、地磚今后松動隱患：普通純鋁板和壓花鋁箔，特別是鋁膜和炭素膜等，很容易被水泥腐蝕和吸收，如用這種假干式地暖板貼地磚，均熱層被水泥腐蝕后，水泥層會與保溫板間形成脫層，大幅度降低水泥粘接層的固化強度，使用幾年后地磚會陸續出現松動現象，地暖管多很難修復。

3、冬季室內非環保隱患：采用鋁板鋁箔和保溫板兩層結構復合的干式地暖板，特別是導熱率較高的碳素膜地暖板，如沒有采用隔離保溫板積熱揮發的結構措施，表面直接鋪地板，冬季地暖運行時，溝槽部位容易因熱氣堆積，導致保溫板釋放苯類揮發物等非環保微量氣體，通過地板縫隙進入房間，造成室內非環保隱患；這種假干式地暖板用于電地暖，將出現積熱燒壞發熱電纜甚至火災隱患。因此，直接鋪地板的干式地暖模塊，應采用中間增加隔熱布等環保結構模塊！

四、假干式地暖板用于地面調溫輻射空調系統的負面影響

不達標的假干式地暖模板如用于地面調溫三恒五恒系統，將出現以下使用隱患：

1、供冷量小體感效果差：輻射末端的均熱層導熱率過小、厚度過薄、或管道包裹氣密性差，

都會大幅降低輻射供冷量，假干式地暖模板的供冷量很小，其標況供冷量不到10W，達不到室內降溫效果，只能依賴除濕新風系統，輻射對流比過低，體感舒適度自然很差。

2、地面容易結露：假干式地暖模板供冷量小、均熱能力很差，必須用相對較低的水溫供冷（一般16℃以下），而低水溫供冷是產生地面結露的源頭隱患，特別是經常開關門的位置，低溫地面遇到開門時帶進來的濕熱空氣，便容易產生表面結露，或當控制系統遇到信號中斷或誤操作時，也容易產生表面結露，地板表面結露就會帶來安全破壞隱患！

3、地板含水量超標導致變形霉變隱患：假干式地暖板的管道包裹氣密性較差，有1/3左右管道表面是裸露與空氣接觸，低溫水容易讓地下管道表面產生凝露水，長時間被地板吸收后，其含水量超標高于12%的標準值，地板就會受潮變形，時間長了就產生地板霉變的安全故障，這是任何業主都難以容忍的糾紛事情！相反，采用標準的鋁板干式地暖輻射模塊，高水溫供冷可徹底根除此隱患。

4、冬季地暖不夠熱且不夠節能環保：假干式地暖板的散熱量小于普通濕式地暖，相同水溫下的地暖溫度較低，特別是房間地板區，必須提高水溫才勉強使用，但高水溫供干式地暖的結果是能耗較高、容易產生熱氣堆積帶來的苯類揮發物非環保隱患，既不舒適也不環保。

五、結語

1、假干式地暖是指采用了不符合國家地暖標準的干式地暖模板做的干式地暖系統，主要包括均熱層偷工減料的鋁箔.鋁膜.炭素膜模板，和偷換概念高強度保溫板制作的干式地暖模塊這兩類，假干式地暖板目前在北方較為泛濫。

2、假干式地暖模板如用于壁掛爐或兩聯供水地暖，將出現地板區地暖不夠熱、地磚松動以及冬季室內不夠環保三方面隱患，業主使用滿意度很差；用于電地暖將出現積熱燒壞發熱電纜甚至火災隱患，嚴重傷害地暖市場的口碑！

3、假干式地暖模板如用于地面調溫三恒五恒系統，將出現夏季難以降溫、體感舒適度差、地面容易結露和地板含水量超標霉變等隱患，導致業主糾紛頻繁。因此，選擇符合國家標準的鋁板干式地暖模塊，對于保障干式地暖和地面調溫系統的高效節能和安全品質尤為重要！
