2024年元月10日首屆中國五恒大會在杭州的隆重召開，標志著國內舒適家居產業由兩聯供系統向五恒系統的轉型升級，2024被稱為五恒元年。把傳統空調地暖新風除濕等單一系統升級為五恒科技系統，一年四季恒溫.恒濕.恒氧.恒靜.恒潔，既符合國家雙碳經濟的零碳排放要求，又滿足疫情后人們對健康環境的高舒適度需求。以朗詩地產為代表的小區集中式五恒科技房，經過近20年的成功實踐，采用毛細管頂地輻射與除濕新風對流系統組合，體感舒適度極高，技術穩定口碑良好，深受各地高端人士的喜愛，全年恒溫恒靜，已成為朋友交流的重要場所。如何做好分戶式高效輻射空調五恒系統，關乎每個暖通企業的生存與發展，已成為全暖通行業老總們關心的大問題，本文重點分享做好分戶式高效輻射空調五恒系統的相關技術和施工要點。

一、提高五恒系統體感舒適度的關鍵參數—輻射對流比60%

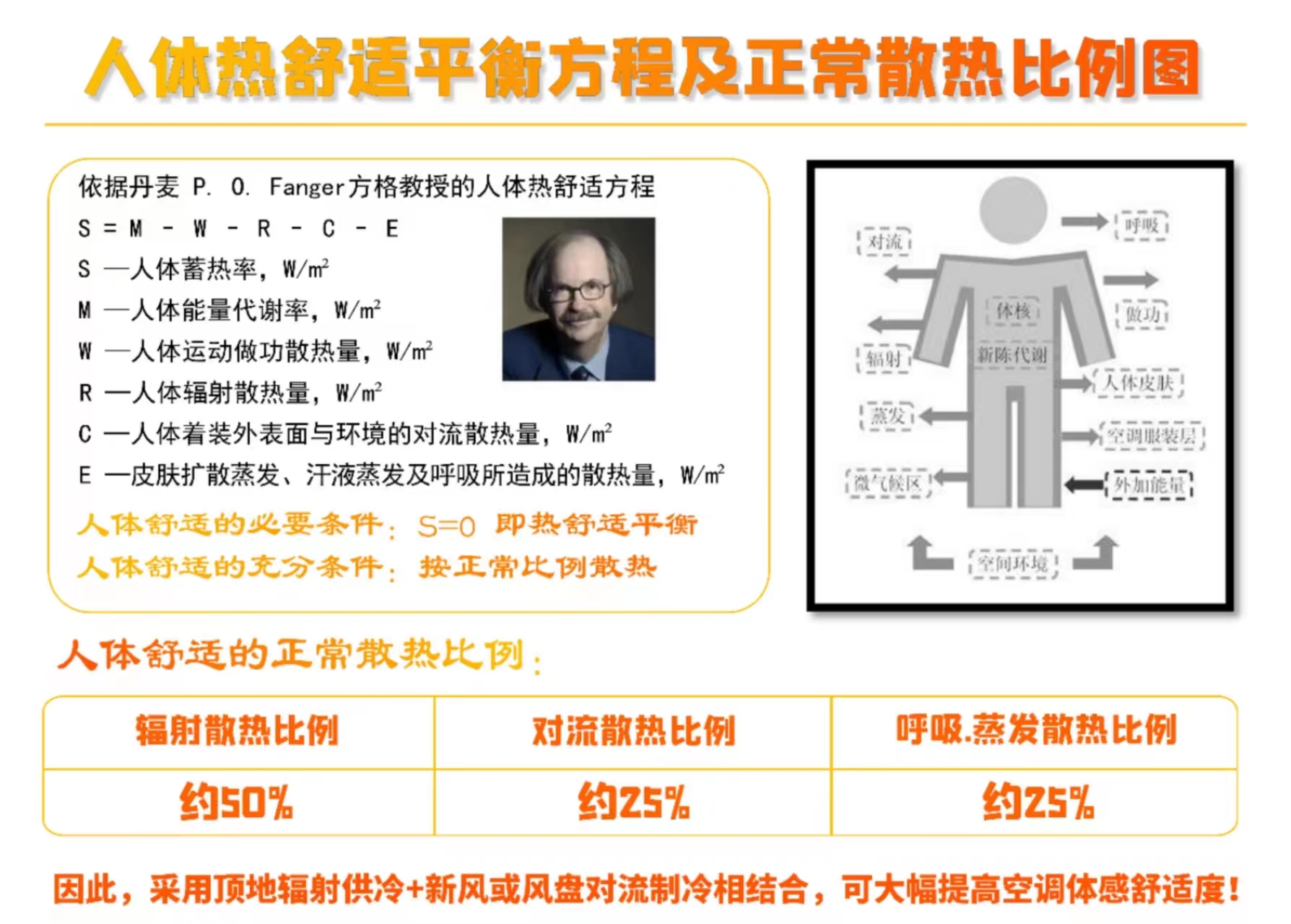

在本屆五恒大會上，以吳小舟教授為代表的多名專家學者，以各種方式闡述了對五恒系統的深度理解，共同確立了以方格教授的熱舒適理論和江億院士的溫濕度獨立控制理論，作為中國五恒系統產業的指導依據。熱舒適是指人對周圍熱環境所做的主觀滿意度評價，根據方格教授的人體熱平衡方程可得出：人體通過輻射散熱的比例約占60%，通過對流散熱的比例約占40%，因此告訴我們：當夏季空調系統的輻射供冷量占比達60%、風盤或新風對流制冷量占比約40%時，人在夏天的體感舒適度最佳，這正是集中式五恒科技房中頂地毛細管輻射供冷量與置換新風制冷量60%:40%的舒適模型，也從根本上解析了夏天吹空調或全空氣制冷的不適感原因；同理，當冬季室內的輻射供熱量與風盤或新風制熱量占比大于60%時，人在冬天的體感舒適度為最佳，這也正是人們喜歡用地暖的根本原因。人體是個遠紅外恒溫輻射體，常年處于散熱狀態，當室內環境的輻射對流比接近人體的輻射對流散熱比時，這樣的空調系統是最自然最舒適的，與物理上的同頻共振原理相同，因此，輻射對流比60%是衡量五恒系統體感舒適度的關鍵參數，體感舒適度是每個人可以通過不同房間直觀對比體驗出來的！

二、按體感舒適度差異合理溝通選擇五恒系統的總體方案

根據熱舒適理論和集中式五恒科技房的成功經驗，我們可以得出：做好分戶式五恒系統的關鍵在于選擇合適的輻射對流比，輻射對流比是指空調系統中輻射末端的輻射供冷量與風機盤管和新風的對流制冷量比值，目前市場上主要有以下三種配置方案，其輻射對流比差異較大，可借助五恒體驗館的體感對比差異，與業主溝通商定總體的合理配置方案，客觀對比如下：

方案1：輻射空調五恒系統，采用頂地輻射板+除濕新風系統配置，頂地輻射供冷量達90W以上，占普通住宅夏季供冷負荷140W的64%，其輻射對流比高于60%，體感舒適度最高，與集中式五恒科技房完全一樣，由小新風口實施對流制冷和調濕，無任何吹風感和噪音，新風口可布置在頂面或地面，適合臥室、書房等安靜區域、及對噪音敏感和體感舒適度要求較高的家庭場合，可大幅提高家人的睡眠質量！

方案2：風機盤管五恒系統，采用風機盤管+地面輻射+除濕新風系統配置，地暖的輻射供冷較小，普通濕式地暖約15W.鋁板干式地暖約45W，用濕式地暖的輻射對流比約10%，用鋁板干式地暖的輻射對流比約30%，由風機盤管和小新風口共同實施70%以上的對流制冷，有明顯的吹風感和噪音，體感舒適度次之，相當于兩聯供系統的技術升級，新風口一般配合風盤布置在吊頂上面，適合多人聚會的餐客廳、會議室、商業辦公及對噪音不敏感的家庭場合。

方案3：全空氣五恒系統，采用全空氣單一對流系統，沒有地面調溫的輻射對流比為0%，對流制冷量占比100%，體感舒適度較差，與普通風管機相當，制冷和新風全部集中在風管，要求風管較粗一般在頂面布管，需要占較大的安裝空間，優點是空氣處理能力較強；配地面調溫的輻射對流比為10%-30%，體感舒適度與風機盤管五恒系統相當，適合多人聚會的餐客廳、會議室、商業辦公及對體感舒適度要求不高的大宅場合。

通過以上三種配置方案對比，我們可以看出：要做好分戶式五恒系統，首選總體配置方案！拿到業主平面圖后，第一時間應與業主溝通合理的五恒配置總體方案，而不是忙于做具體方案設計！應根據房屋的居住時間、常住人數、對空調噪音敏感度、對體感舒適度要求、地板地磚及吊頂喜好、日常作息時間和主要使用區域等，列出五恒靜區、五恒動區和非五恒區，按照“房間靜區以輻射供冷為主、餐客廳動區以對流制冷為主”的舒適配置原則，商定合適的五恒系統配置方案。造價概算方面：輻射空調與全空氣五恒系統造價相當，約1800元/平方左右，兩聯供五恒系統造價略低，均比集中式五恒系統價格降低了一半左右，目前分戶式五恒系統的性價比都挺高！

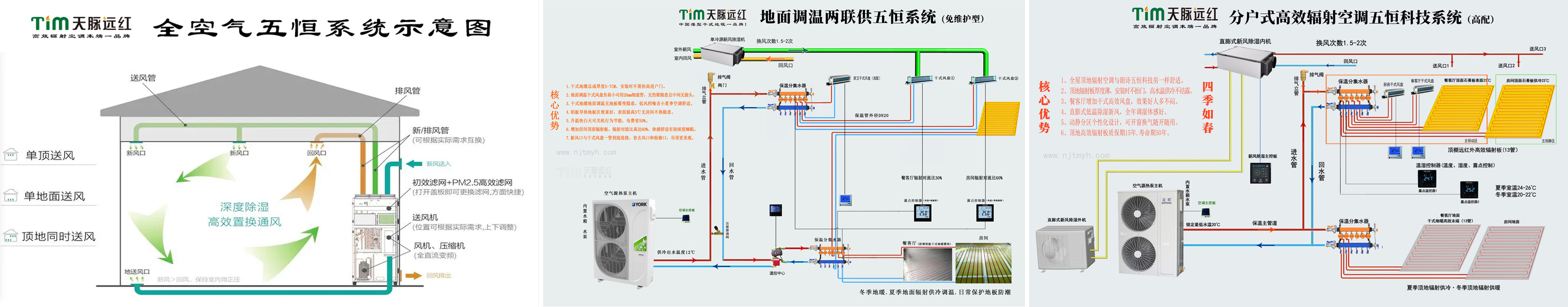

全空氣+地面調溫-輻射對流比0-30% 風機盤管+地面調溫-輻射對流比30% 新風+頂地輻射-輻射對流比60%

三、按安全穩定原則優化五恒系統的設計方案要點

總體方案確定后，按照行業標準開展具體方案設計，并給業主提供詳細的預算造價清單，作為合同附件。頂地高效輻射空調五恒系統按“高溫供冷、低溫除濕”八字方針實施，具體設計時應重點考慮以下安全和系統穩定數據要點：

1、熱泵主機側選型要點

普通住宅的五恒系統主機側設備，按每平方100W左右制冷量選擇熱泵主機功率，按換氣次數1.5次左右選擇除濕新風主機，每100平方實鋪面積選用10KW熱泵（4匹）和350風量的除濕新風機，即可保障分戶式五恒系統的節能運行。優先選擇帶內置水箱和變頻水泵的熱泵主機，可節省主機側安裝空間，提高主機側的使用穩定性，優選質保期較長的品牌機。采用頂地輻射模塊末端的高水溫供冷直供系統，主機夏季設定出水溫度17℃即可，采用普通輻射末端的低水溫混水供冷系統，主機夏季設定出水溫度10℃左右。

2、輻射末端選型要點—頂地輻射供冷量及水泥蓄冷對地板含水量超標安全隱患。

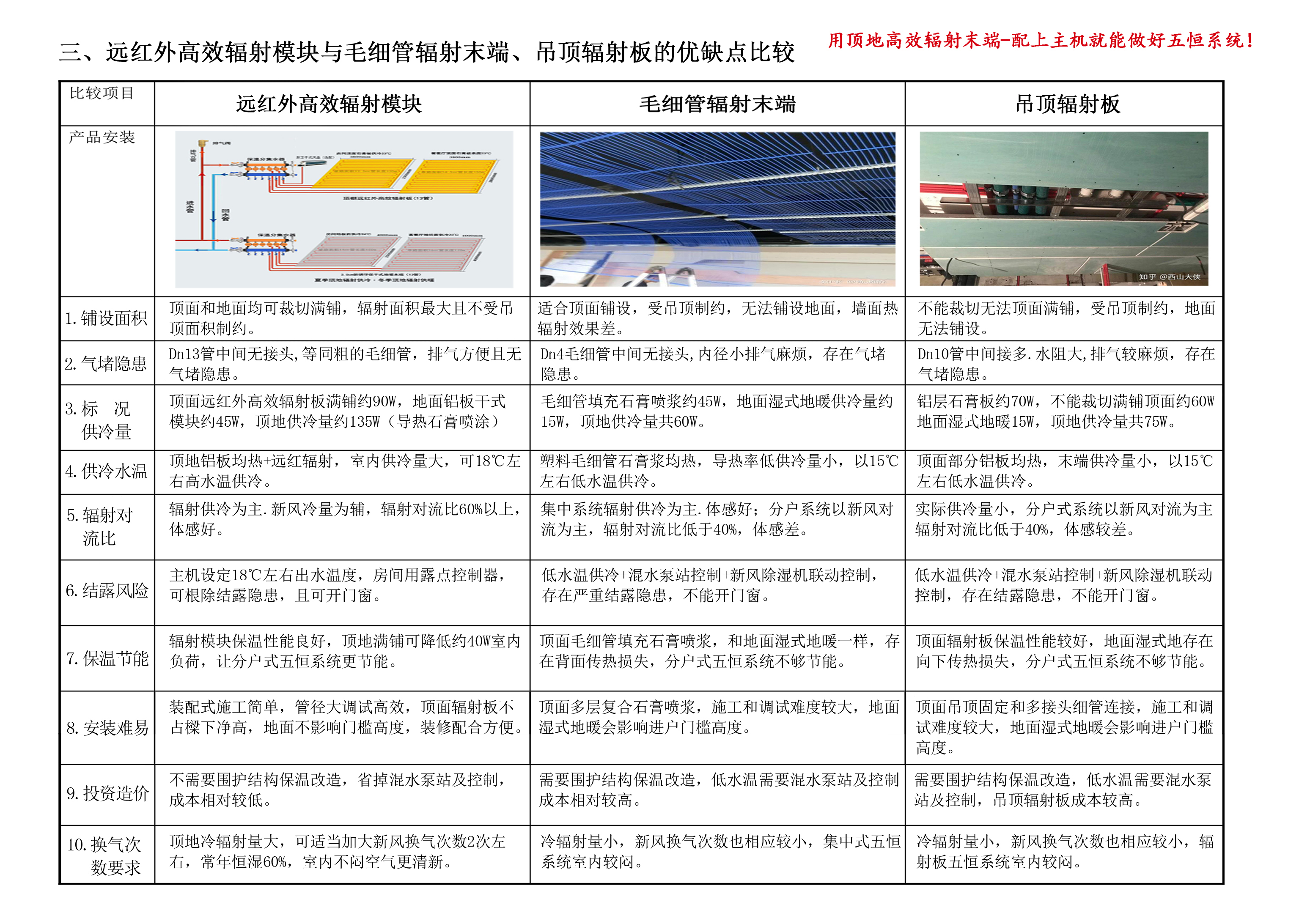

以水泥均熱濕式地暖的標況供冷量約15W，存在水泥蓄冷地板含水量超標霉變隱患；以鋁板均熱干式地暖的標況供冷量約45W，則沒有地板含水量超標安全隱患；頂面輻射末端主要有均熱支架水泥粉刷（標況供冷量約25W）、毛細管石膏粉刷（標況供冷量約50W）、吊頂輻射板（標況供冷量約60W）、裝配式遠紅外輻射模塊鋪石膏板（標況供冷量約70W）、裝配式遠紅外輻射模塊石膏粉刷（標況供冷量約90W），地面鋁板干式地暖+頂面裝配式遠紅外輻射模塊，頂地采用“變末端同水溫”優化方式，解決頂面比地面略低2℃左右的溫差，讓輸配系統更簡單更穩定。其16℃的標況供冷量至少可達110W，疊加頂地保溫降低室內負荷因素，可實施18℃以上高水溫輻射供冷，從根本上消除結露隱患，在直膨式新風除濕機常開的環境下，可輕松解決開窗不結露的大問題。輻射空調主要設計標準：

《輻射供暖供冷技術規程》JGJ142-2012

《地面輻射供暖系統施工安裝圖集》12K404

《輻射供冷末端施工安裝圖集》12SK407

《裝配式地面輻射供暖供冷系統技術規程》T/CECS 1274-2023

3、盡量簡化輸配和聯動控制以提高五恒系統穩定性

3.1當采用鋁板干式地暖和頂面高效輻射末端，實現18℃以上高水溫供冷時，可省掉混水泵站和大水箱，由主機設定17℃水溫直供輻射末端，可大幅優化簡化輸配和控制系統，餐客廳如增加干式風盤的，可從保溫分水器用DN16地暖管一管到底連接，省去風盤二通閥和吊頂檢修口，房間采用露點控制器即可，也可選配中央集控系統，大幅提高五恒系統穩定性。

3.2當采用普通濕式地暖和較低效的輻射末端，主機設定10℃低溫水供冷時，那必須配置混水泵站、大水箱和中央集控等，對除濕新風系統的聯控要求較高，該系統穩定性自然較低。因濕式地暖和毛細管石膏粉刷末端的熱惰性過大，又需要相對低水溫供冷，所以無法解決開門窗不結露的問題。

4、新風系統盡量采用直膨式新風除濕機

除濕新風系統關乎人的呼吸和空氣品質，需要一年365天長時間開啟，而熱泵冷暖系統僅在空調季開啟，另外板換式雙冷源新風除濕機的阻力較小，與輻射末端平均相差3倍左右，存在與輻射末端搶水內耗隱患，且熱泵輻射系統采用高水溫供冷升級后，會大幅降低其除濕能力，因此高效輻射空調系統應采用直膨式新風除濕機，既可保障除濕能力，又不影響輻射供冷能力，可大幅降低與新風聯動控制難度，這是強調采用溫濕度獨立控制的主要技術原因！

5、動靜分區設計及餐客廳增加干式風盤

為提高輻射空調五恒系統餐客廳的空氣對流量，消除人多聚會室內較悶的隱患，保障臥室書房安靜舒適，應采用動靜分區的人性化設計，即在餐客廳增設1組干式風盤，安裝在局部吊頂內，利用干式風盤可16℃以上高水溫制冷、水阻力與輻射末端相當等技術優點，完善解決了輻射空調可開門窗、人多聚會甚至吃火鍋等制約問題，直流無刷四排管干式高效風盤，噪音約30分貝，與室內基礎噪音一樣，平時可關閉風盤。安裝時可采用Dn16地暖管套保溫，從保溫分水器一管到底連接干式風盤，該連接可省掉風盤二通閥和水路檢修口，進一步提高吊頂美觀度。

6、頂地輻射空調五恒控制系統配置要點

優先采用房間分室控制，每個區域配置1個露點控制器，即時顯示各區域的溫度、濕度和露點溫度，根據房間設定的溫度和動態露點溫度，及時控制分集水器的水流量，達到精準控溫和防止結露的安全控制目的。在此基礎上，可選配集中集控系統，下載手機APP遠程控制。

四、做好與裝修配合交底及安裝驗收要點

1、按系統圖與裝修人員做好交底及施工配合工作：五恒系統相對較復雜，需要與裝修工序密切配合，因此，需要請業主出面，要求裝修人員給予專業配合，方可確保五恒系統的施工質量。

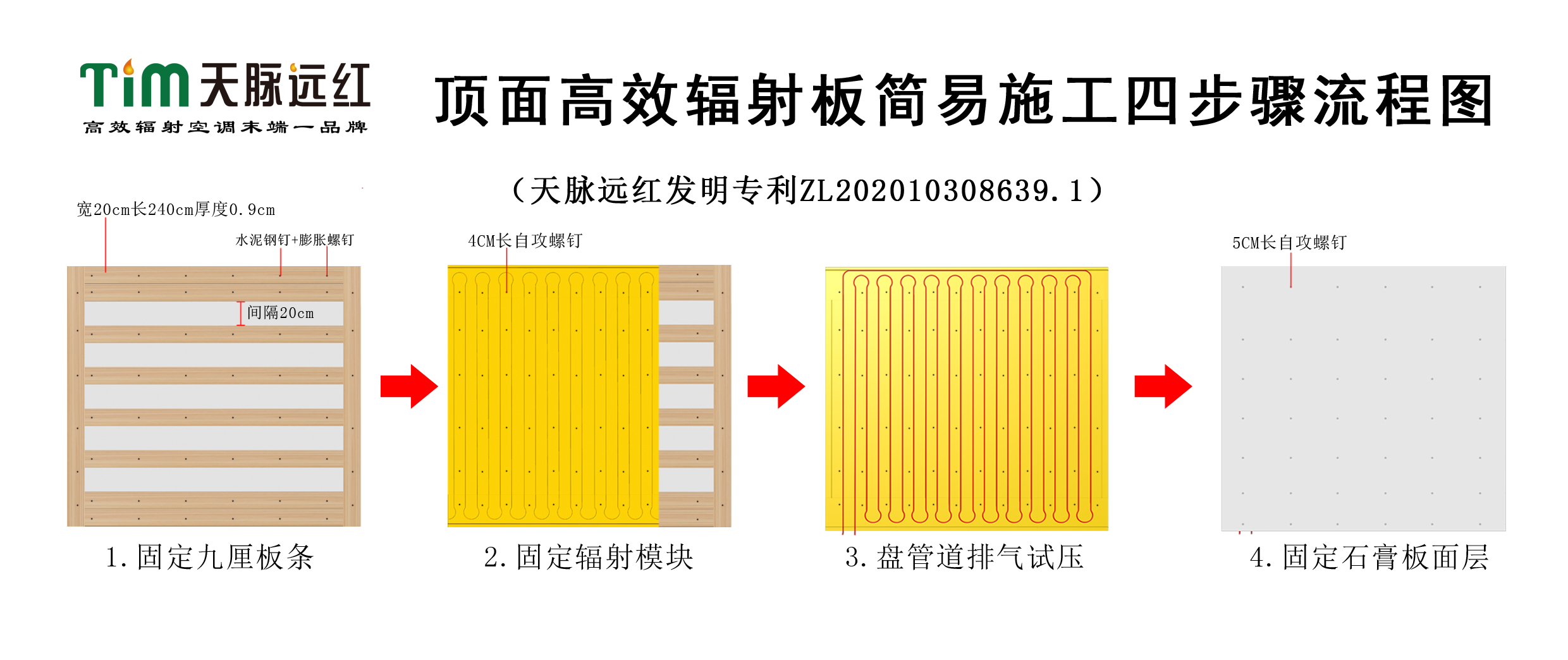

2、頂面遠紅外輻射模塊末端施工流程

2.1固定九厘板條或龍骨：用膨脹螺釘或帶墊片美固釘(8*80),在頂面牢固固定九厘板條或輕鋼龍骨，20CM寬的板條可間隔留空20cm間距，輕鋼龍骨間距正常30CM,固釘間距不大于60cm。（首次施工可采用九厘板滿鋪，降低固定面層施工難度）

2.2固定輻射模塊：用4cm長自攻螺釘固定遠紅外輻射模塊，方向與九厘板條垂直。干式風盤水阻與13管輻射末端相當，可用16管并聯保溫分水器，一管到底可省去風盤檢修口預留。

2.3盤管道排氣試壓：按圖嵌入13盤管，每回路最大管長度100米，14平方以內用一分二適配器，用裁切鋁板彎頭預留照明燈線，開機排氣時需設定最高水溫。如頂面保溫分水器放置在地柜里，必須安裝1根排氣立管。

2.4固定面層：用5cm長自攻螺釘固定石膏板，石膏板裁切尺寸600*2400，可確保固定石膏板時不誤傷管道，方向與九厘板條垂直。

如采用木飾面板、集成墻板、石膏噴漿或粉刷，按相關工藝施工。

頂面驗收標準：

1）九厘板條厚度不得低于8.5mm，釘距不大于60cm，彎頭板處鋪兩根九厘板條。

2）輻射模塊鋪設方向應與九厘板條垂直，固定輻射模塊須用帶圓墊片的4cm自攻螺釘。

3）輻射模塊所有拼縫處用鋁箔膠帶粘貼。

4）石膏板鋪設方向與九厘板垂直，緊密嚴縫，用不帶墊片5cm長自攻螺釘，釘尾不得凸出表面1mm。

5）嵌入DN13盤管，每回路最長不超過80米，按需預留好照明燈線。

3、地面防銹鋁板干式地暖簡單施工三步驟工藝

3.1按圖擺放模塊：在貼地磚前2-3天進場鋪模塊(厚度3cm)，按設計圖各地暖區標①位置擺放第一張模塊，隨后按圖擺放鋁板模塊和鋁箔彎頭板（輻射供冷需用鋁板型彎頭板），對槽鋪設服帖，DN13管統一采用啞鈴型彎頭板。根據房間長寬尺寸，用切割機裁切地暖模塊滿鋪地面。如遇局部起拱模塊，反向壓直后鋪設。

3.2粘接固定模塊：鋪設模塊時用發泡劑點粘與地面固定，局部不夠服帖的模塊，用帶墊片的美固釘固定服帖，注意避開地面線管。

3.3嵌管注水試壓：將DN13地暖管嵌入地暖模塊，用腳將地暖管踩入溝槽不凸出模塊表面即可，每回路管長不大于80米（10米/平方），16平方以內可用一分二適配器。嵌管后用鋁箔膠帶貼縫，連接固定分集水器，單人施工需配放管器。然后進行注水試壓，打壓至6kg，1小時內壓降不大于0.5kg為合格，保壓2kg交付并請業主簽字驗收。

驗收后移交業主裝修，餐客廳地磚區按正常工藝鋪貼地磚，房間地板區用水泥找平或自流平墊高后鋪地板。

地面驗收標準：

1、按圖鋪設3cm厚地暖模塊并點粘固定，地暖竣工厚度不大于3.2cm。

2、地暖嵌入溝槽后不凸出表面5mm。

3、地暖模塊固定后表面服帖，沒有起拱晃動和應力凸起現象。

4、單路小于10平方用單S盤管，大于10平方采用雙S盤管。

5、所有拼縫處用鋁箔膠帶粘貼服帖。
