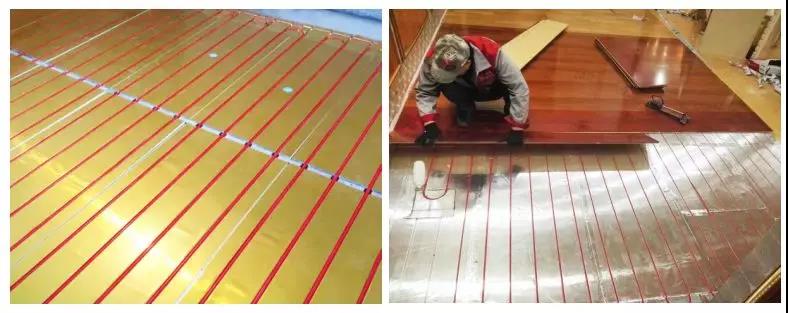

地暖的質量取決于設計配置的源頭，為提高干式地暖系統的舒適度、節能性和穩定性，消除地板響聲，減小施工配合難度，根據圖集12K 404設計規范，結合本人多年從事干式地暖應用的實踐經驗，今天給大家分享干式地暖系統細化的設計選型以及配置要點，從而打造一套既舒適又節能的高效干式地暖。

一、根據不同的水溫、熱源主機選擇不同的干式地暖末端

01

常規壁掛爐

選用16管干式地暖模塊，分地磚型和地板型，地暖面積在85㎡以上必須配混水降溫中心，小面積房間或低溫冷凝爐宜采用加密型13管鋁板干式地暖模塊。

02

空氣源熱泵

水箱出水溫度35℃～45℃應采用加密型13管鋁板干式地暖模塊；50℃以上可采用16管鋁板干式地暖模塊。

03

加熱電纜

全鋁板快裝干式電地暖模塊嚴格按小于8.1m/㎡配置加熱電纜長度和功率，地板區用3cm、地磚區用2cm鋁板干式地暖模塊。

二、分集水器結構選型及定位方面

1、干式地暖模塊系統必須采用內置閥芯結構分集水器，可調節不同房間管長度的水阻力平衡問題；混裝戶型采用二次分集水器。

2、分集水器定位原則優先放置廚房，其次為陽臺側邊，再次放衛生間臺盤下。

三、溫控器選型設計方面

鋁板干式地暖末端具有房間溫度高低與水流量大小獨特的線性關系，熱工上具備升溫快、褪溫適中的技術特征，升溫約1小時、褪溫約4小時，與散熱器升溫褪溫周期相當。所以，按鍋爐溫控器必配、房間溫控選配原則設計配置溫控器，可實現預約管理和行為節能，進一步提高干式地暖系統的節能比。

鍋爐溫控器宜裝在主臥室墻面，其他夜間使用房間可以不配分室溫控，通過設定分集水器水流量大小實現各房間溫度個性化。白天常用區如餐客廳等可選配房間溫控器，方便夜間關閉。空氣源熱泵地暖兩聯供系統建議采用溫控中心。

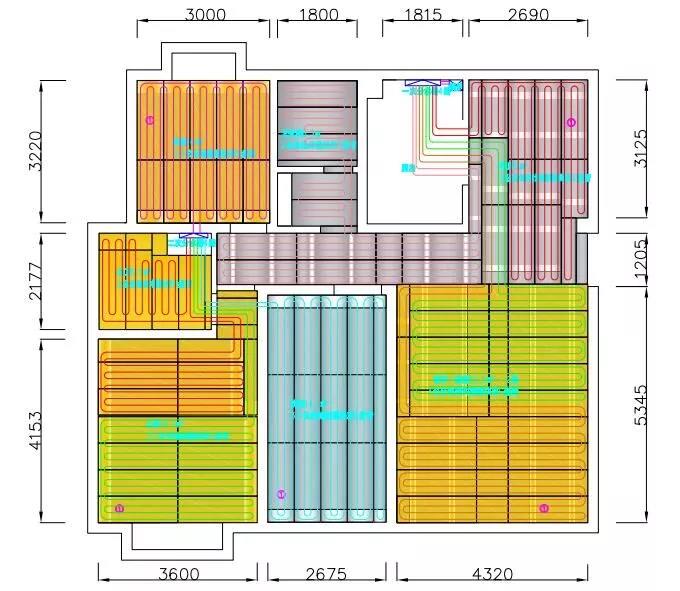

四、干式地暖模塊末端選型設計方面

01

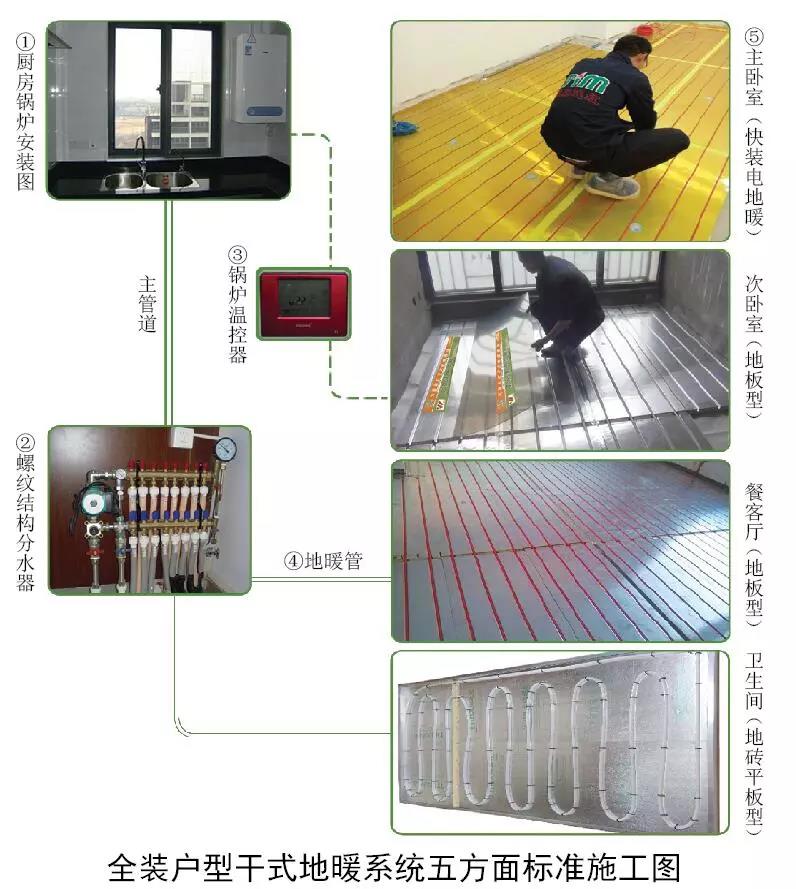

全裝戶型

餐客廳和房間均鋪地板為全裝戶型（含衛生間鋪地磚），地板區用3.5cm鋁板干式地暖模塊，衛生間用2cm平板模塊。分水器集中過管區用多槽板地暖模塊，超過5路以上用2cm平板模塊過渡并用水泥抹平，總成厚度約5cm。

02

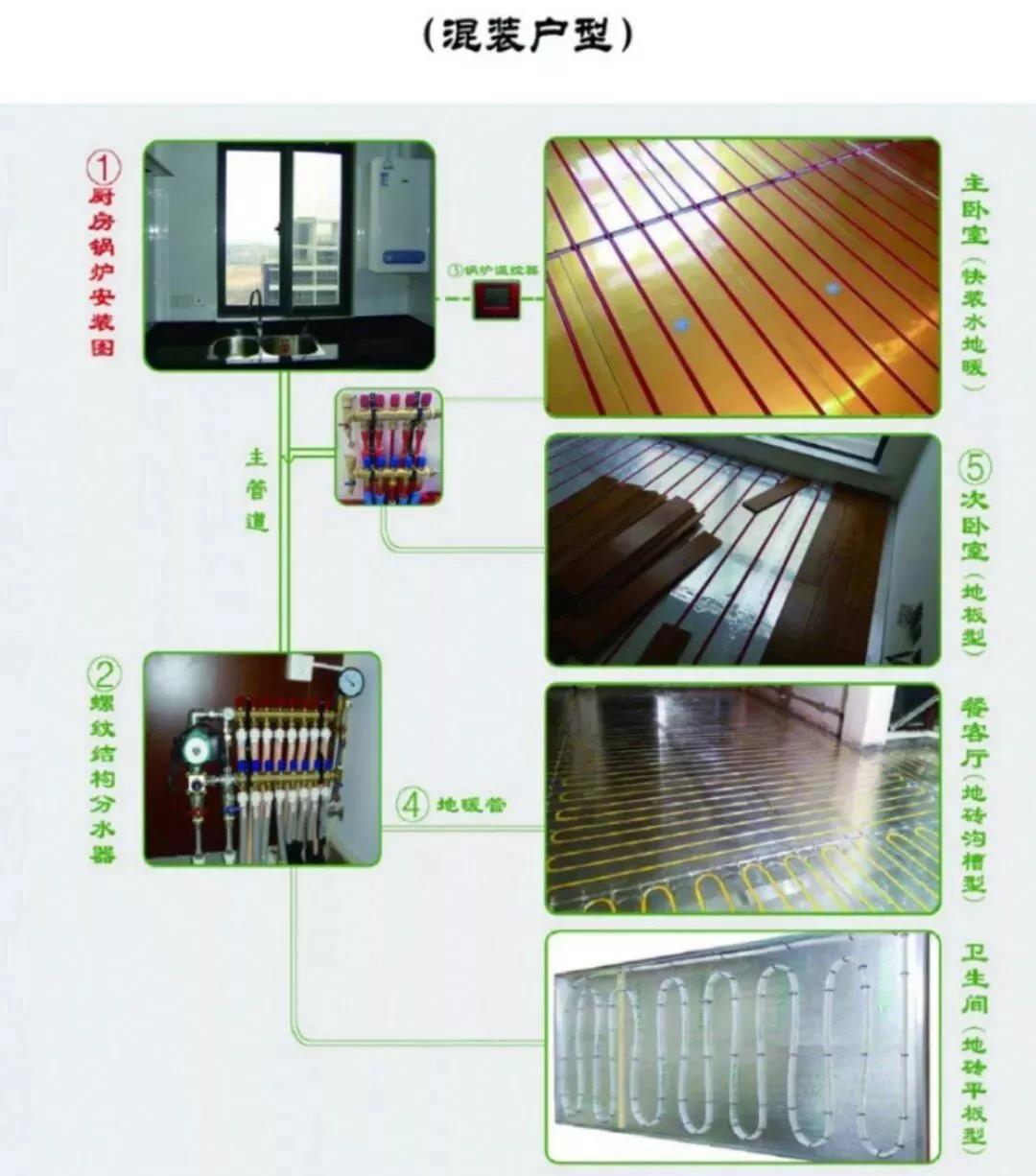

混裝戶型

餐客廳、衛生間鋪地磚，房間鋪地板為混裝戶型。餐客廳用3cm地磚型溝槽地暖模塊，衛生間用2cm平板模塊，房間用5.5cm加厚模塊，如房間地面平整度達不到鋪裝地板要求，需找平墊高地面用標準3.5cm鋁板干式地暖模塊，總成厚度7cm；地板區單獨二次分集水器可解決地磚區過管工藝問題。

三房以上戶型：房間可配快裝干式電地暖的水電聯動設計配置，既保障夜間房間溫度又降低夜間地暖費用，并且使施工配合更加方便！

五、干式地暖簡易施工三步驟基本知識

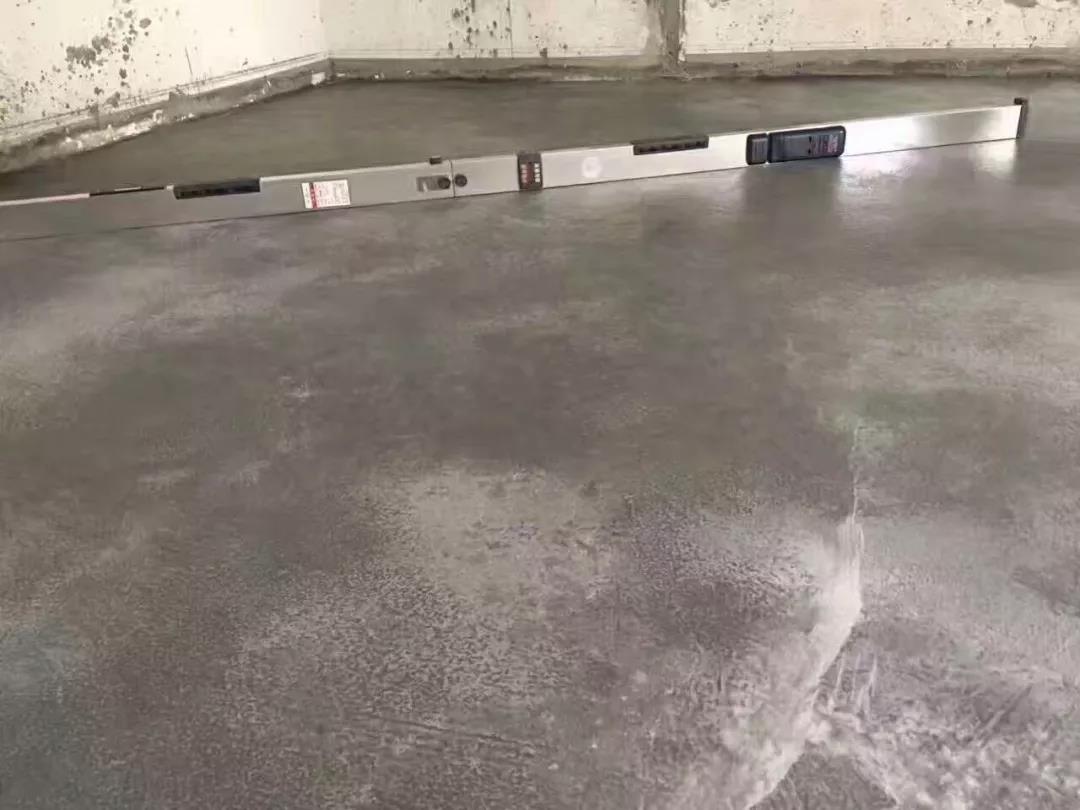

1、確認地面平整度的兩個參數：房間對角高低差小于1.5cm，每2延米偏差小于0.3cm即達到鋪設地板的基本要求，可消除地板響聲隱患；地面平整度不合格的必須自流平后鋪干式地暖模塊。

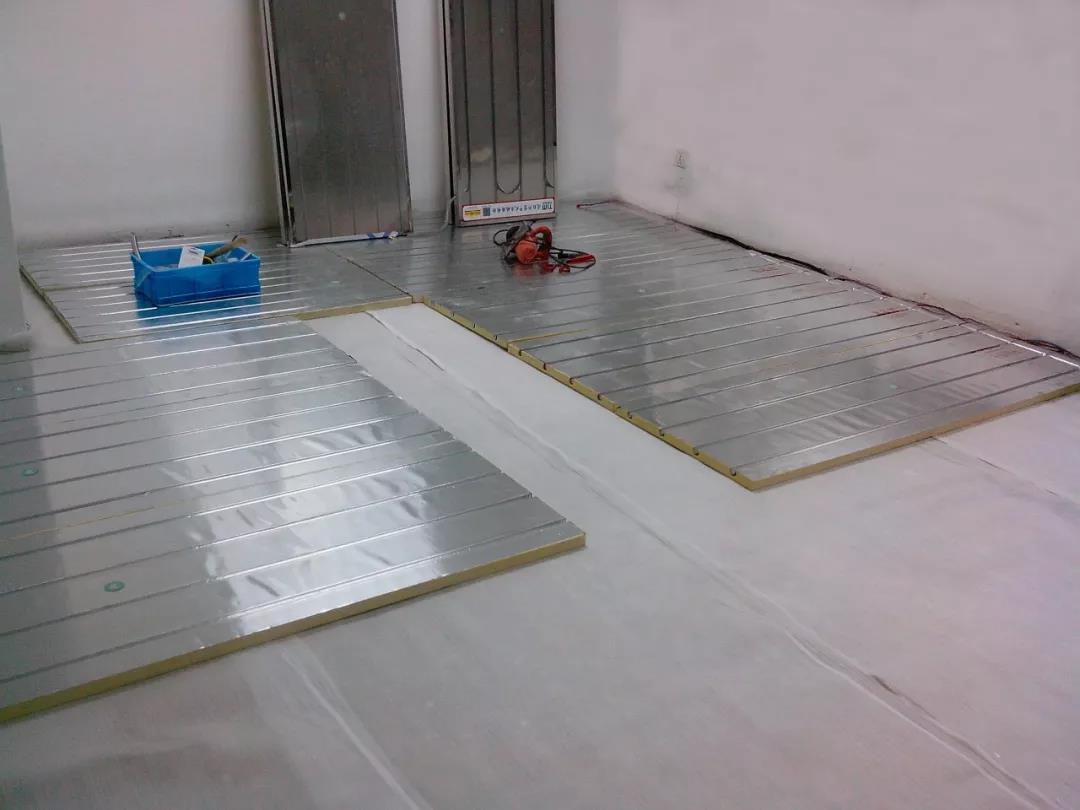

2、先鋪防潮墊后鋪地暖模塊：按圖集12K 404規定，先在水泥地面上鋪設一層薄型防潮墊，再按圖鋪設干式地暖模塊，可消除地板局部松軟隱患。嚴禁將防潮墊鋪設在鋁板干式地暖模塊表面，否則會帶來地板表面2℃～6℃的溫度損失。

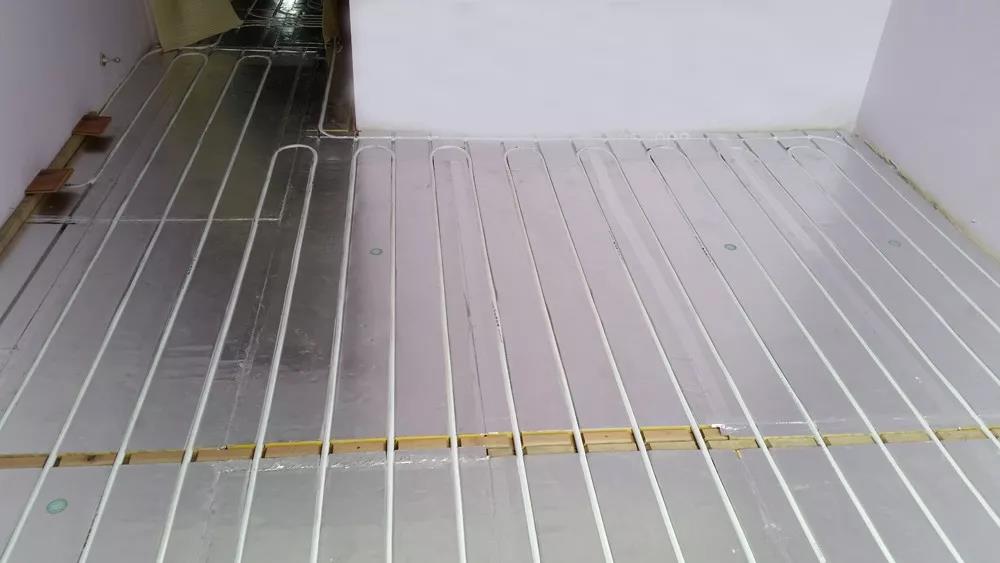

3、中間放置木楞骨墻邊用水泥抹平處理：大于13㎡干式地暖區需垂直放置一根帶槽木楞骨，方便鋪地板時用膠粘或地板釘側面固定楞骨，可消除懸浮式地板晃動隱患，提高地板踏實腳感。此外，干式地暖禁用超薄地板。
