冷凝爐理論上可以比普通爐節能20%，可在實際使用結果中卻并沒有實現，導致多數業主抱怨，花了高價初投資卻在使用中沒有明顯省錢，其中的原因是什么？多數暖通公司沒有重視高效地暖末端的使用！本文重點分享低溫冷凝爐系統的節能配置。

一、冷凝爐節能的兩個基本條件

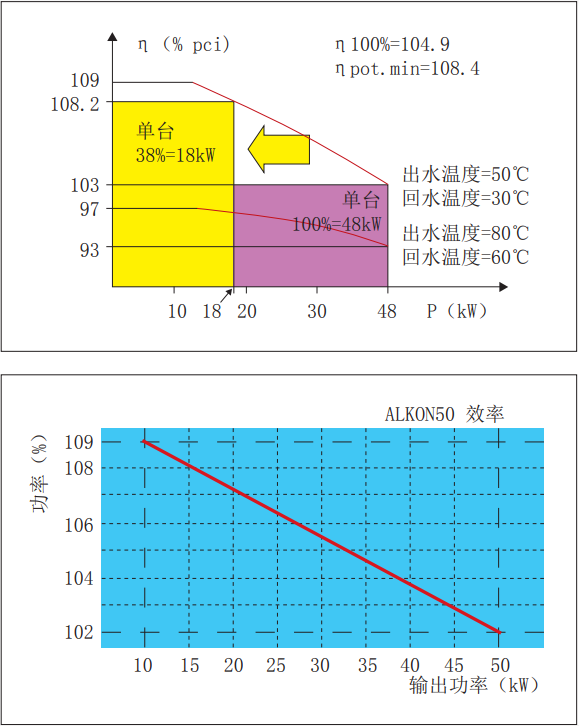

冷凝爐的熱效率高達107%左右，其節能的基本條件是什么呢？請參考以下冷凝爐節能原理的曲線圖：

圖1兩條紅色曲線分別表50℃出水/30℃回水和80℃出水/60℃回水的熱效率對比。冷凝爐出水溫度在50℃時熱效率范圍109%～103%；出水溫度在80℃時 熱效率范圍是97%～93%，功率輸出越低熱效率越高。當冷凝爐高水溫滿負荷運行時，其熱效率與普通爐幾乎相同！圖2紅色曲線表示50kW冷凝爐輸出功率10kW～ 50kW的熱效率曲線。10kW熱效率是109%，50kW熱效率是102%，同樣說明冷凝爐輸出功率越低熱效率越高！

以上節能曲線圖清晰表明：冷凝爐節能的兩個基本條件是低水溫和低功率輸出，即冷凝爐在45℃左右水溫和40%左右輸出功率運行時最節能！同時滿足這兩個基本條件，是冷凝爐系統節能配置的關鍵！

二、冷凝爐系統配置節能對比分析

輸配管道分集水器和溫控器的技術特性對冷凝爐的兩個節能條件沒有任何影響，散熱末端配置將是影 響冷凝爐系統節能的關鍵！

1、散熱器末端：常規散熱器水溫在80℃左右散熱量最佳，低50℃水溫散熱量驟減，房間采暖溫度不夠熱，所以南方用散熱器配冷凝爐，則衰減了冷凝爐寶貴的節能價值。低溫散熱器受對流原理的熱量利用率較低制約，占墻面積過大、成本過高，實際應用比 例很低。

2、水泥濕式地暖末端：包括常規Dn16和毛細管兩類，采用水泥做導熱介質，其導熱率僅有1.28W/（m ·K），經查JGJ 142-2012第53頁和56頁附表，45℃水溫地磚區向上散熱量為100W左右，向下傳熱損失20%左 右；地板區向上散熱量為80W左右，向下傳熱損失30% 左右。而南方采暖平均熱負荷不低于110W，這是導致低溫冷凝爐在南方地暖系統中不夠熱的主要因素，特 別是對于混裝戶型房間地板區！實際使用時，只有把冷凝爐水溫調高才能滿足房間溫度需求。所以，濕式地暖末端在低溫下散熱量過小、向下傳熱損失過大， 是目前冷凝爐用于南方家庭不夠節能的根本原因！不注重地暖末端的散熱能力，靠調高水溫運行濕式地 暖，就把冷凝爐變成概念性節能設備，同樣縮減冷凝爐寶貴的節能價值！

3、鋁板干式高效地暖末端：由防銹鋁板溝槽干式地暖模塊嵌入Dn13地暖管構成，表面直接鋪地板或地磚，混裝戶型在防銹鋁板地暖模塊上找平墊高后鋪地板。鋁板導熱率為237W/（m·K），相對混泥土提高了180倍，根據鋁板干式地暖熱工檢驗報告得出：45℃水 溫干式高效地暖末端的地板區散熱量為125W，向樓下 傳熱損失率2%左右；地磚區散熱量為140W，向樓下傳熱損失率3%左右。防銹鋁板干式地暖末端散熱量大， 向下傳熱損失小，既滿足低溫下地暖溫度需求，又滿足主機輸出功率較小的要求，即同時滿足冷凝爐節能 的兩個基本條件，還原了冷凝爐節能的技術優勢。

三、鋁板干式地暖高效末端的技術性能

干式高效地暖末端由防銹鋁板干式地暖模塊、Dn13地暖管和分集水器組成，管間距10cm，抗壓強度250kPa以上，可承載20t/m2 以上重物而不塌陷；無需豆石回填，表面直接鋪地磚或水泥找平后鋪設地板。45℃水溫散熱量高達120W以上，可明顯提高低溫冷凝爐地暖系統的舒適性和節能性，其技術性能如下：

1、抗水泥腐蝕：采用防銹合金鋁板，表面增加銀 灰色抗氧化涂層，確保地暖導熱層長期抗水泥腐蝕和 地磚粘接牢固。

2、地暖溫度高：防銹鋁板導熱和薄水泥蓄熱， 45℃水溫工作1小時，地板表面溫度達28℃，房間20℃ 左右，相對濕式地暖表面提高5℃，房間提高3℃左右，冷凝爐地暖溫度高且室溫均勻。

3、節省層高和重量：不需要豆石回填，鋁板溝槽模塊表面直接用水泥貼磚或找平后鋪地板，混裝戶型 含面層總成厚度7cm，全裝戶型總成厚度5cm，平均降低4cm厚度，不需抬高防盜門。

4、運行費用低：鋁板傳熱快，模塊保溫好，向下傳熱損失小，白天可關地暖實現行為節能，長期運行 費用低；地面絕熱可讓夏天空調更涼爽節能。

5、無地板響聲隱患：大面積聯體結構模塊消除地板響聲，水泥找平后鋪地板，腳感踏實無響聲。

6、施工配合簡單：混裝戶型前期一次性施工，地磚區正常貼磚，地板區找平墊高鋪地板，對地面平整度無專業要求；全裝戶型在后期做自流平后鋪模塊和地板，不改變裝修和地暖現有的施工工序。

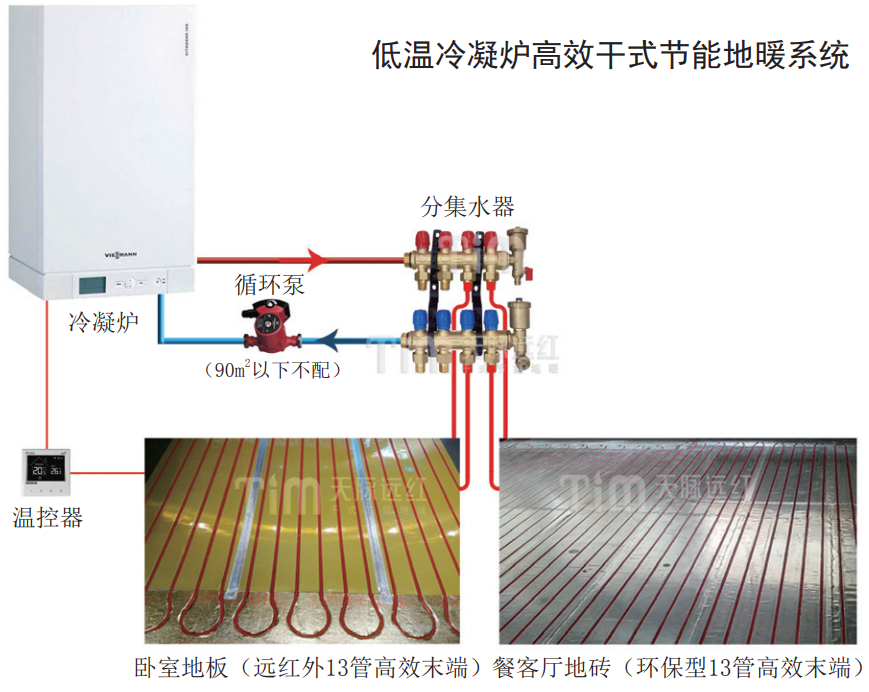

四、冷凝爐高效地暖系統優化配置方案

1、冷凝爐主機選型：考慮到冷凝爐低位輸出功率 時熱效率相對較高，按50%輸出功率滿足110W/m2 熱負荷計算選型，100m2 地暖正常選24kW冷凝爐。

2、循環泵：地暖面積大于90m2 加配循環泵，不配混水降溫裝置，系統更簡單。

3、溫控器：干式地暖優先配置鍋爐溫控器，選配房間溫控器，設編程實現行為節能。

4、高效地暖末端選擇：配Dn13地暖管干式地暖高效末端，散熱量相對較大，水阻力相對較小，按每回路最大管12㎡選擇分集水器路數，混裝戶型配抗水泥腐蝕的防銹鋁板高效地暖模塊，全地板戶型選擇三層環保型干式地暖模塊。

5、冷凝爐節能系統優化配置方案：正常選用冷凝爐主機，配高效地暖末端，必配鍋爐溫控器、選配房間溫控器，大于90㎡加配循環泵，可輕松實現冷凝爐地暖系統的節能高效運行！
