說到電地暖，暖通業界第一反應是使用過程中電費高，業主第一反應是存在電磁輻射等安全隱患。其實如今電地暖技術非常成熟，《輻射供暖供冷技術規程》JGJ 142-2012及《地面輻射供暖施工圖集》12K 404等標準中明確了濕式和干式電地暖的設計應用規范，隨著北方“煤改電”及全國峰谷電價優惠政策的推行，電地暖技術的簡單靈活優勢已凸顯，近幾年市場份額明顯回升。本期著重給大家分享全鋁板干式電地暖在清潔供暖中的應用價值。

一、全鋁板干式電地暖系統概述

全鋁板干式電地暖系統采用2cm～3cm溝槽鋁板干式電地暖模塊嵌入加熱電纜和智能溫控器組成，表面直接鋪設地板或地磚。不需要水泥回填，既可節省層高又可快捷施工；溝槽鋁板快速傳熱和散熱，完全消除了水泥回填濕式電地暖因表面被覆蓋而導致的熱量堆積隱患，既提高了加熱電纜的安全性，又加強了采暖效果，特別是地板區。相同功率的鋁板干式電地暖與濕式電地暖相比，其地面溫度相對可提高5℃，房間溫度可提高2℃以上，達到與水地暖完全相同的舒適度；地面絕熱向下傳熱損失小、升溫快、褪溫適中，可實現良好的行為節能。尤其適合中小面積精裝新房及老房改造、移動房車、木屋崗亭、局部辦公室、裝配式建筑等場合。

二、全鋁板干式電地暖技術特點

1、安全可靠

全鋁板快速傳熱和散熱，完全消除了加熱電纜積熱隱患；電纜屏蔽層接地，無電磁輻射隱患；抗壓強度20t/㎡以上且無地板響聲隱患；質保期15年，售后保養無憂。

2、超薄美觀

2cm～3cm厚全鋁板干式電地暖施工現場美觀高檔，表面鋪地板或地磚總成厚度5cm～6cm，相對水泥回填濕式電地暖平均節省4cm層高。

3、快裝快用

模塊化鋪裝簡單便捷，實現每天人均100㎡以上竣工量；相對減少120kg/㎡樓板荷載；開地暖半小時表面即可升溫，房間蓄熱后關地暖可保溫4小時，適合峰谷電場合。

4、使用費低

干式地暖地面絕熱向下傳熱和傳冷損失小，升溫快、褪溫適中，可實現分時段、分區域行為節能，大幅節省采暖電費和夏季空調費。按南方0.35元谷電政策，15㎡干式電地暖晚上開10小時僅5元電費，夜間費用遠低于壁掛爐水地暖系統！

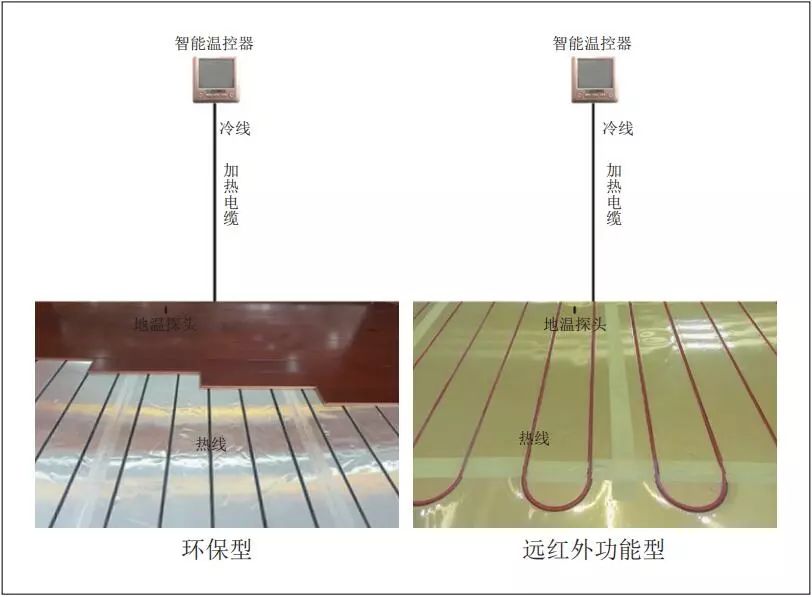

全鋁板干式電地暖系統圖

5、保護地板

干式地暖防潮功能良好，與白蟻滅殺工藝相同，可防止地板霉變并杜絕白蟻隱患。

6、理療養身

其采用的遠紅外功能模塊具有良好的“暖身養身”功效。其既通過了國家遠紅外中心檢測，又可用身體直觀體驗。低溫遠紅外線在醫學上被稱為“生命之光”，具有改善血液和微循環、促進新陳代謝、提高免疫能力、增強心腦血管機能等理療養身功效。

三、全鋁板干式電地暖設計選型及施工配合要點

1、電纜功率

按實鋪140W/㎡配進戶線及空開，局部安裝則按進戶功率140W確定干式電地暖面積；每平方米電線鋪10㎡干式電地暖確定支線規格。

2、地暖模塊

標準規格1800mm長、600mm寬、30mm厚，地板區總成厚度4.5cm；地磚區鋁板模塊厚度2cm，總成厚度6cm；混裝戶型如地面平整度達到鋪設地板要求，可選5.5cm加厚型模塊。

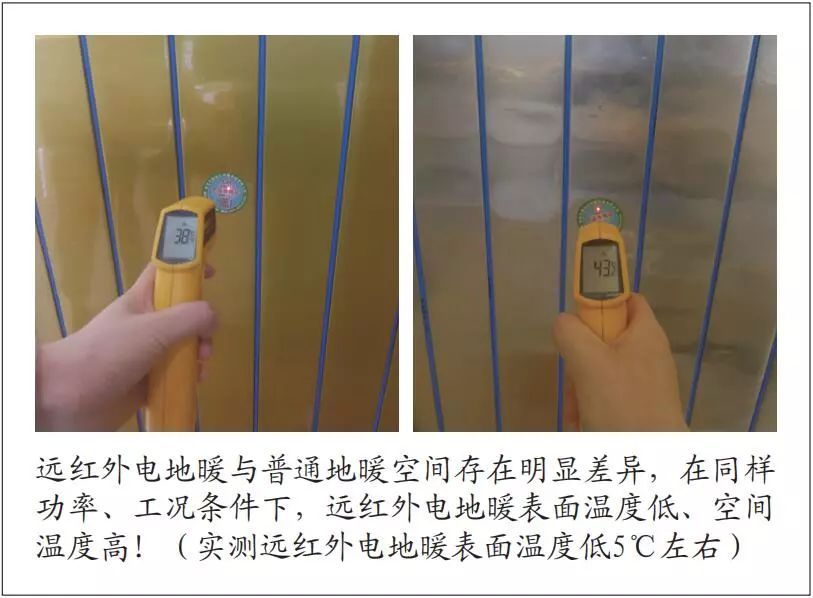

遠紅外電地暖與普通電地暖對比

3、衛生間

采用2cm厚度的平板地暖模塊和標準工藝，可免回填和二次防水，并消除竄水隱患。

4、溫控器

采用雙溫雙控型溫控器，擁有控室溫和限地溫的雙重安全設計，一般裝在電燈開關旁邊，嚴格按溫控器接線圖接線，探頭放入地溫探頭模塊的鋁板溝槽，方便更換。

5、加熱電纜

嚴格按照每平方米不大于8m選型，確保電纜線全部進入鋁板溝槽；單導線用裁切鋁板彎頭板調節最后的電纜長度。

6、木楞骨

地板面積大于13㎡，必配專用溝槽木楞骨，解決懸浮式地板晃動問題。地板地磚混裝戶型可采用先地磚后地板二次施工，裝修配合更方便；地暖模塊拼縫用鋁箔膠帶粘貼。

7、簡易施工三句話

嚴格按簡易施工三步驟確保施工質量：（1）確認地平面達到鋪設地板要求；（2）先鋪防潮墊后鋪模塊；（3）中間放置木楞骨，墻邊及過門處用水泥抹平處理。加熱電纜線槽不得用鋁箔膠帶完全封貼！

四、全鋁板干式電地暖在南方新房住宅的應用價值

1、建筑面積130㎡以下的精裝房住宅應用價值

依據新建小區電負荷設計標準：住宅建筑面積120㎡～150㎡，每戶電容量基本配置12kW，按140W熱負荷和0.67實鋪地暖面積系數計算得出：

新房建筑面積130㎡以下裝干式電地暖不需要做電增容。全鋁板干式電地暖無電磁輻射、無售后困擾，相當于最簡單耐用的水地暖，具有初投資低、地暖效果好、使用費低、施工配合簡單、節省地暖層高等優點。解決了燃氣壁掛爐用于中小戶型初投資和使用費用過高的問題。其用于精裝修公寓性價比最高，不需要水泥回填、不耽誤裝修工期。

2、干式電地暖在地板區的局部應用價值

第一，正好調節地面高度。正常裝修時，餐客廳地磚區厚度5cm，房間地板區需要用水泥找平墊高3.5cm；房間地板區自流平后，鋪3cm干式電地暖模塊和1.5cm地板，正好與地磚齊平。

第二，效果好、費用低。全鋁板干式電地暖用于房間地板區地暖效果最好，升溫快、使用方便、初投資和使用費用最低。

第三，保護地板安全。房間鋪干式電地暖，既消除了水泥回填層的潮氣導致地板變形的隱患，也消除了地板長期使用后霉變和白蟻侵蝕的隱患，從而確保地板安全使用。

第四，施工配合方便。沒有壁掛爐與水地暖交叉施工協調的困擾，干式電地暖施工配合極為簡單，配合面層施工無線管被損壞隱患。

第五，夏天空調舒適。干式電地暖地面絕熱可提高夏季空調舒適度和地板彈性腳感。

五、干式電地暖在衛生間的局部應用價值

1、衛生間地方狹小卻五臟俱全，做地暖需要解決漏水竄水問題，并綜合考慮層高調節、施工配合和采暖效果等因素，所以干式電地暖非常適合應用于衛生間地暖。

2、采用干式電地暖模塊，不需要回填，方便調節高低差；采用濕區和干區模塊分切，用貼磚水泥做止水帶，可防止背面竄水隱患；采用地漏對側進回線，消除電纜表面竄水隱患，從而保障衛生間電地暖良好的使用效果。

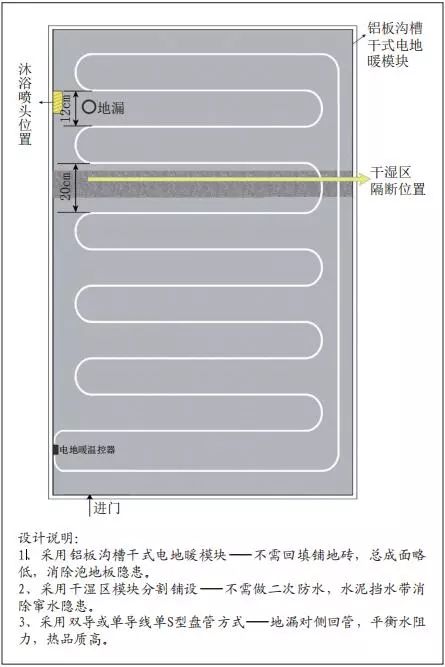

衛生間地磚型快裝電地暖標準施工圖

六、鋁板干式電地暖在老房快裝地暖、墻暖及北方“煤改電”清潔供暖中的應用

借用插座電源，采用2cm厚干式電地暖模塊、加熱電纜和溫控器，表面鋪上地板后就可舒適采暖，叫老房快裝地暖；

固定在墻面表面鋪集成墻板叫集成墻暖，其具有暖腳舒適、超薄美觀、快裝快用、安全可靠、無電磁輻射、無售后困擾等技術優勢；

采用遠紅外功能電地暖模塊，實現“暖身養身”的局部地暖，是典型的清潔供暖改造技術，應用于現住房餐客廳、臥房、辦公室、賓館前臺、崗亭及北方“煤改電”等局部地暖改造場合，具有初投資低、采暖效果好、使用費用低、改造效率高、無排放隱患等綜合優點。晚上采暖蓄熱，白天使用，按照現有北方"煤改電"的0.1元的谷電政策，三口之家的月采暖費可控制在150元以內！
